Смонтированные конструкции потолков следует принимать поэтапно или посекционно с составлением соответствующих актов на скрытые работы (монтаж каркаса, прокладка силовой и слаботочной проводки, монтаж обшивки, укладка теплозвукоизоляции, заделка стыков между листами).
При сдаче каркаса потолка должны быть проверены:
- надежность закрепления подвесов к базовому перекрытию и элементам каркаса;
- крепление элементов каркаса между собой;
- установку в необходимых случаях дополнительных элементов каркаса (закладных деталей, подвесов, обрамляющих профилей).
После зашивки потолка проверяют надежность крепления гипсокартонных листов к каркасу шурупами (их головки должны быть утоплены на глубину около 1 мм), отсутствие трещин, поврежденных мест, надрывов картона, отбитых углов и т. п. Уступы между смежными листами не должны превышать 1 мм. Поверхность смонтированного потолка из ГКЛ должна быть ровной, гладкой без загрязнений и масляных пятен. На поверхности не должно быть наплывов шпаклевочного раствора.
Требования к готовым отделочным покрытиям из гипсокартонных листов, согласно СНиП 3.04.01-87, таблицы 9, 14 и 15 приведены в таблице 8.
Таблица 8
|
N п/п
|
Технические требования
|
Предельное отклонение
|
Контроль
|
|
1
|
Поверхность из ГКЛ должна иметь отклонения и неровности, не превышающие показатели для высококачественной штукатурки:
- отклонения от поверхности 1 мм на 1 м;
- неровности поверхностей плавного очертания на 4 м не более 2, глубиной (высотой) до 2 мм;
- отклонения радиуса криволинейных поверхностей, проверяемых лекалом, от проектной величины (на весь элемент)
|
не более 5 мм
на всю длину помещения
не более 5 мм
|
Измерительный, не менее 5 измерений на 50-70 м поверхности покрытия или на площади отдельных участков, выявленных сплошным визуальным осмотром, акт приемки
|
|
2
|
При легком простукивании деревянным молотком в зашпаклеванных стыках между ГКЛ не должны появляться трещины; допускаются провесы в стыках
|
не более 1 мм
|
То же
|
|
3
|
Заделанные стыки между ГКЛ не должны быть заметны, а смежные листы должны находиться в единой плоскости, на поверхности не должно быть раковин, изломов, трещин, наплывов шпаклевочного раствора
|
|
То же
|
М25.15/2004-3.1
Монтаж листов. Схемы расположения

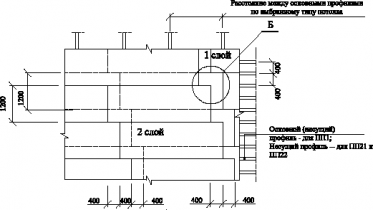

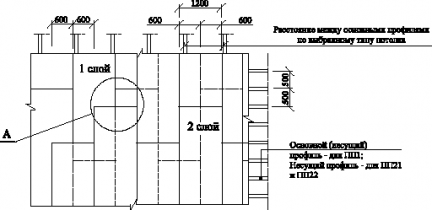

Расположение листов гипсокартона при однослойной и двухслойной обшивках
Поперечный монтаж листов (предпочтительная установка)

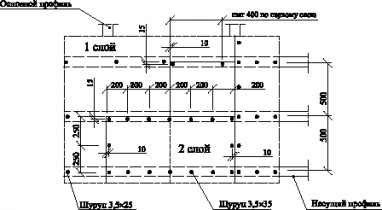

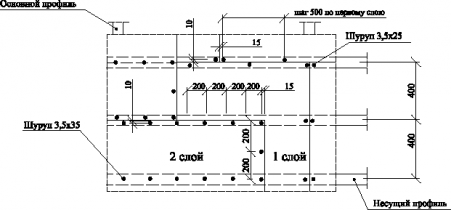

Схема установки самонарезающих шурупов
при поперечном монтаже листов и двухслойной
обшивке*
________________
* При однослойной обшивке шаг шурупов такой же как и для 2-го слоя.
Продольный монтаж листов
Схема установки самонарезающих шурупов при продольном монтаже листов и двухслойной обшивке*
________________
* При однослойной обшивке шаг шурупов такой же как и для 2-го слоя.
М25.15/2004-3.2

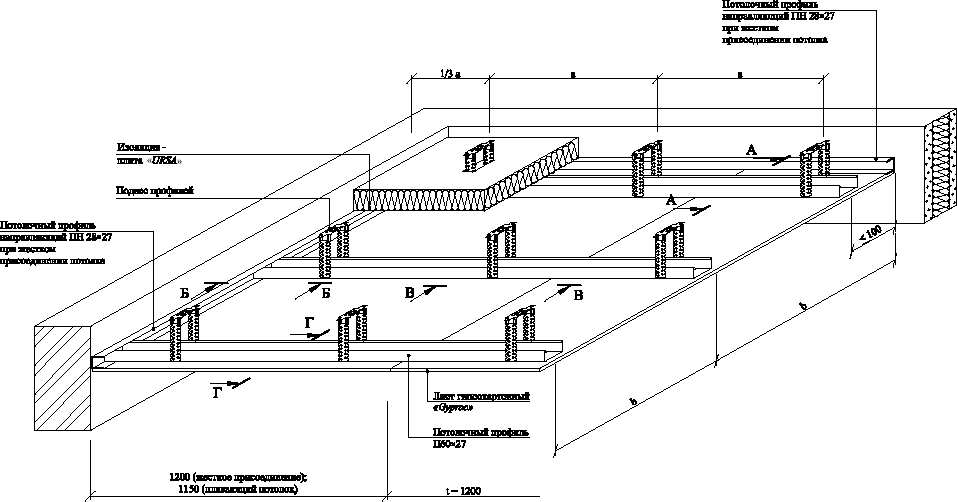

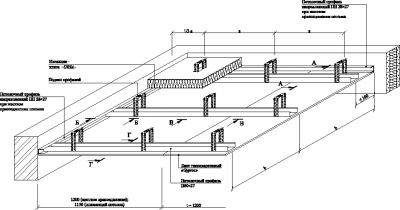

Потолок ПП1
|
Наименование
|
Условное обозначение
|
Расстояние, мм
|
|
Расстояние между подвесами (дюбелями)
|
|
|
|
при нагрузке -
|
 0,15 кН/м
|
|
 1000
|
|
при нагрузке -
|
0,15 0,30 кН/м
|
|
 1000
|
|
при нагрузке -
|
0,30 0,50 кН/м
|
|
 750
|
|
Межосевое расстояние профилей
|
|
|
|
при поперечном монтаже листов
|
|
500
|
|
при продольном монтаже листов
|
|
400
|
Сечения даны для поперечного монтажа листов
Удлинение профилей П60х27 дано в докум. - 3.3

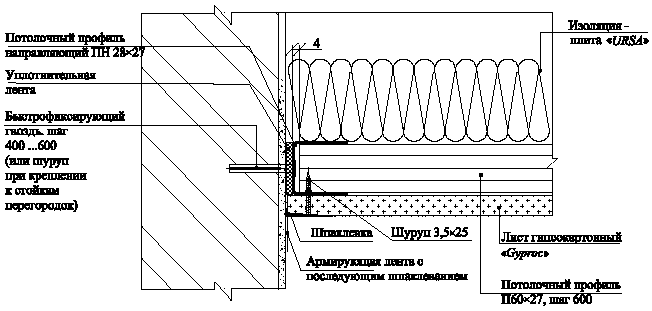

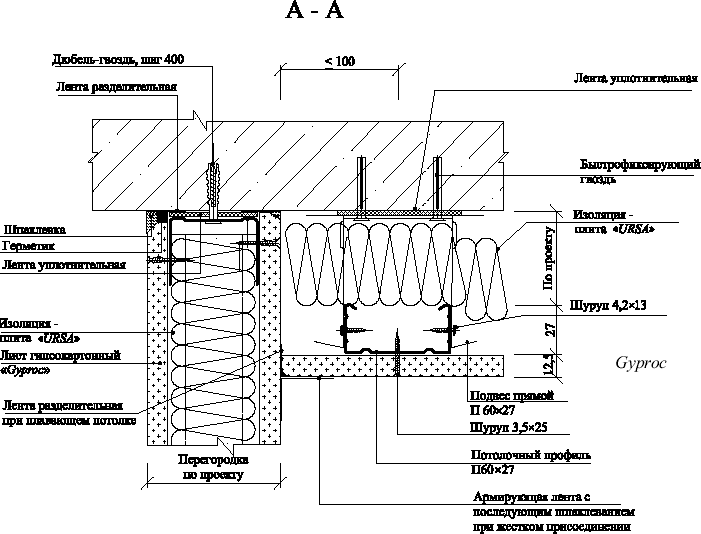

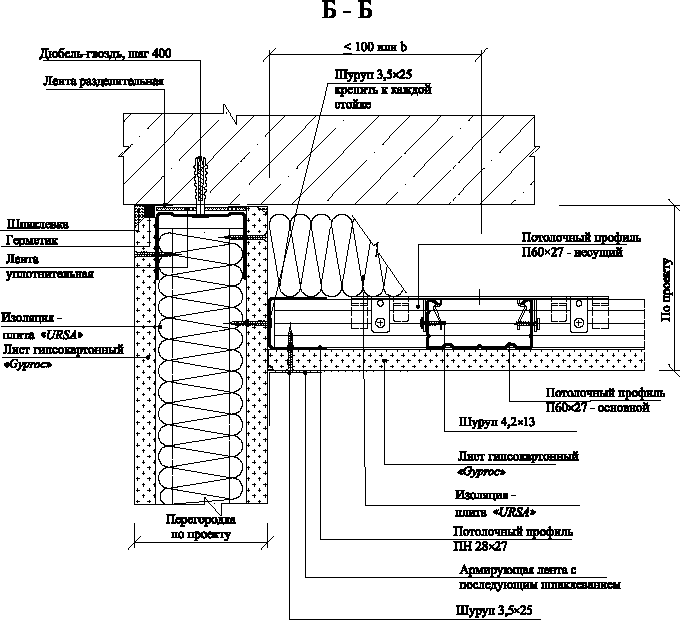

а) Плавающий потолок
б) Жесткое присоединение

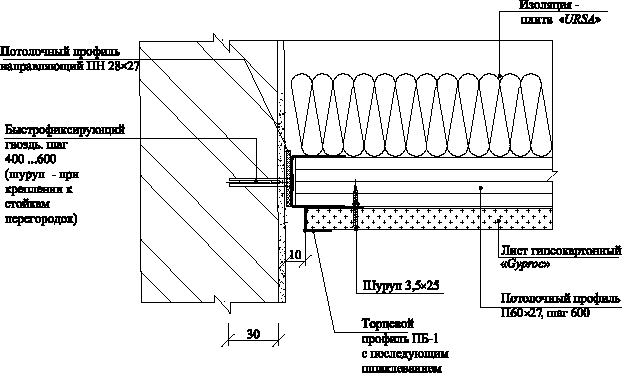

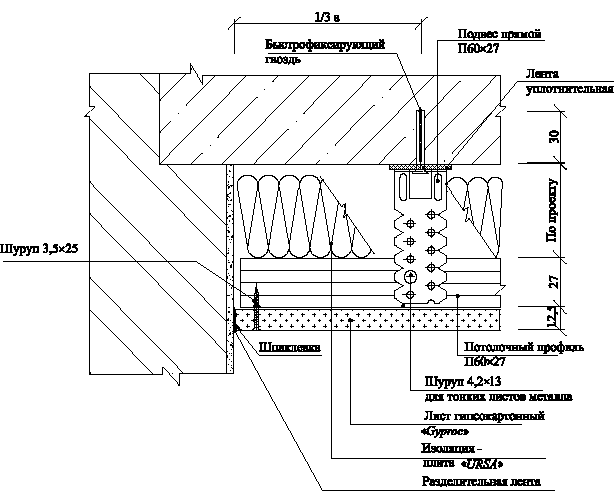

в) Теневой шов
Устройство потолка на прямом подвесе
Устройство потолка на пружинном подвесе П18.60
Устройство потолка на пружинном подвесе П19.60
Деформационный шов
(однослойная обшивка)

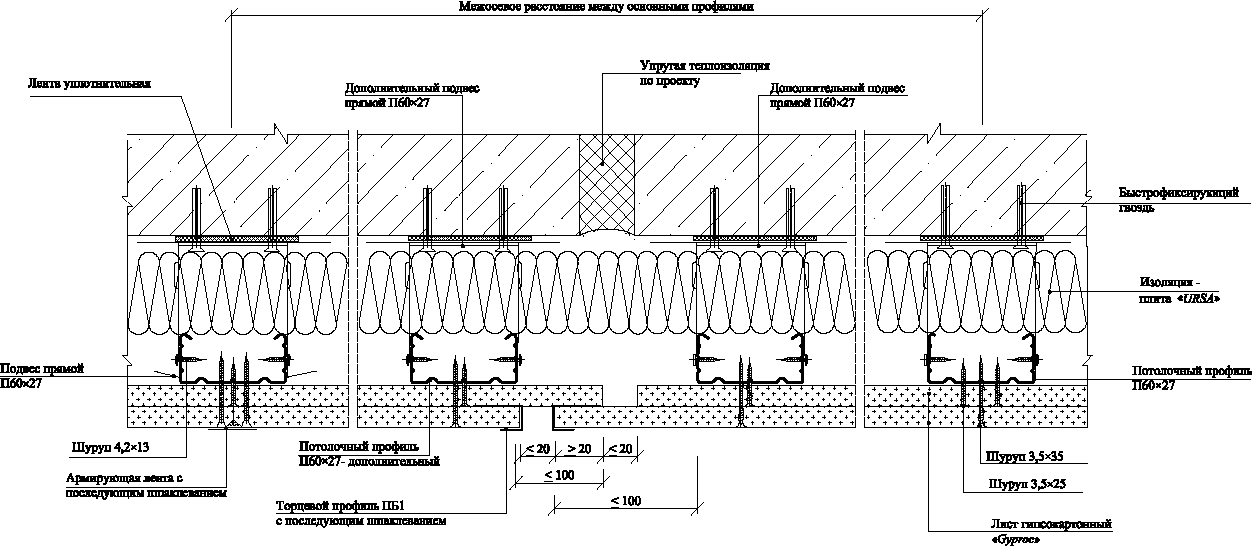

Температурный (деформационный) шов в местах устройства деформационного шва здания или через 15 м потолка.
Деформационный шов
(двухслойная обшивка)
Температурный (деформационный) шов в местах устройства деформационного шва здания или через 15 м потолка.
М25.15/2004-3.3
Потолок ПП21
Межосевое расстояние при устройстве каркаса
|
Наименование
|
Условное обозначение
|
Расстояние, мм
|
|
Расстояние между подвесами (дюбелями):
|
|
|
|
при нагрузке -  0,15 кН/м
|
|
1000
|
|
при нагрузке - 0,15 0,30 кН/м
|
|
650
|
|
при нагрузке - 0,30 0,50 кН/м
|
|
|
|
- для анкерного подвеса с тягой
|
|
400
|
|
- для прямого подвеса
|
|
650
|
|
Межосевое расстояние несущих профилей:
|
|
|
|
при поперечном монтаже листов
|
|
500
|
|
при продольном монтаже листов
|
|
400
|

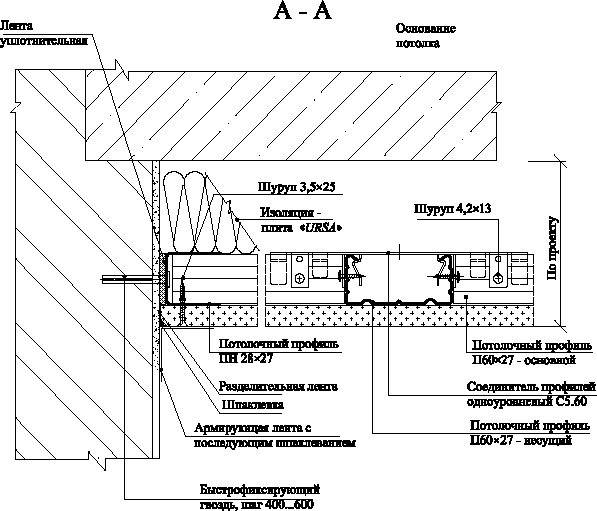

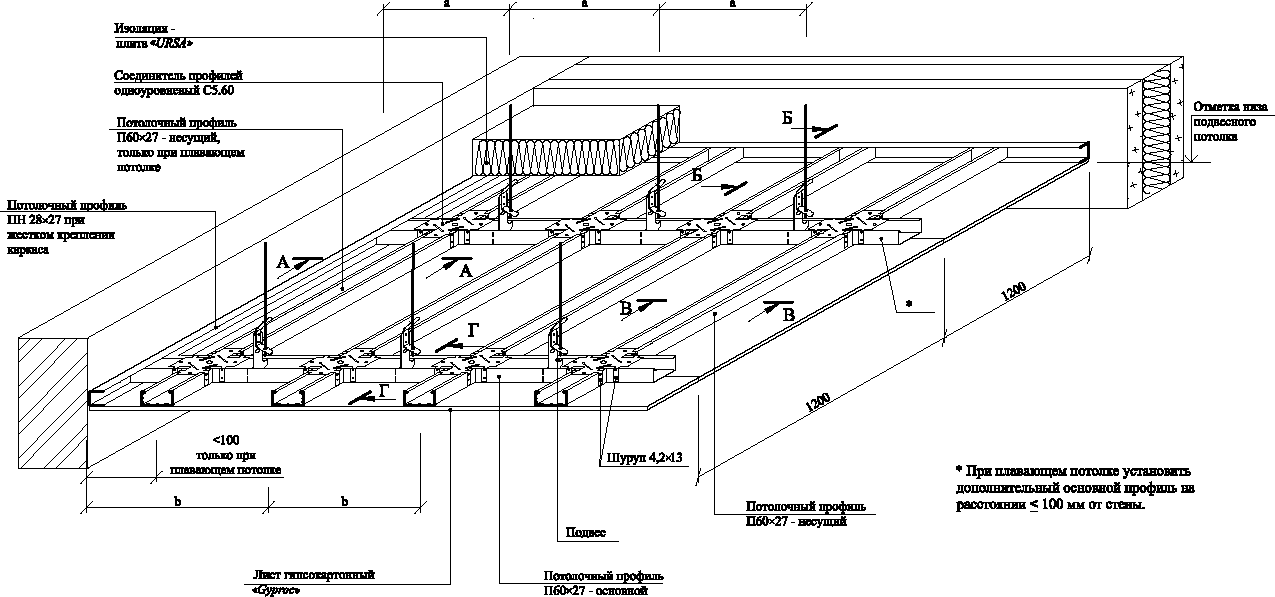

Документ разработан для потолка ПП21 с одноуровневым соединителем С5.60; отличие соединения С5.60 и С7.60 дано далее.

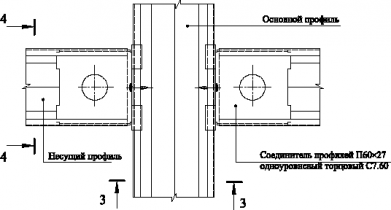

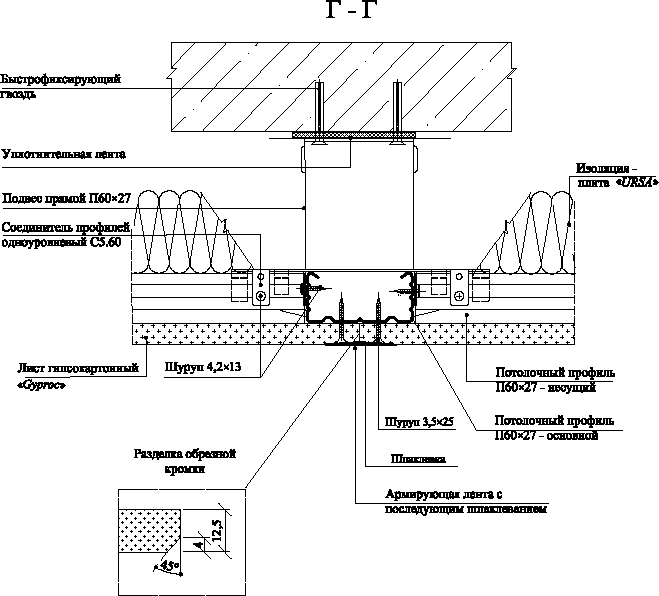

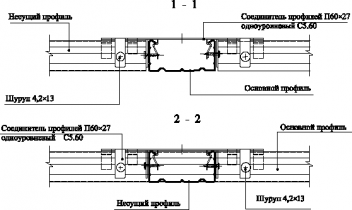

Соединение основного и несущего профиля между собой

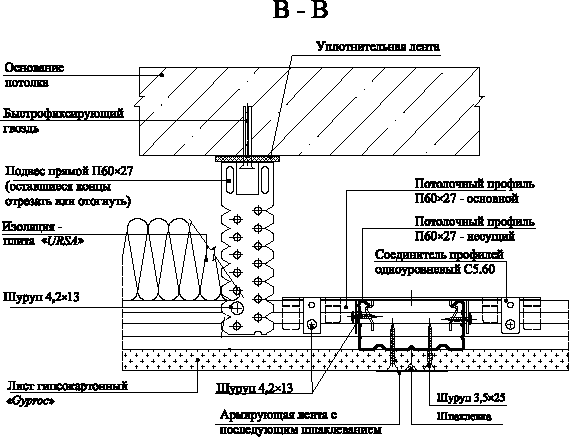

Вариант 1

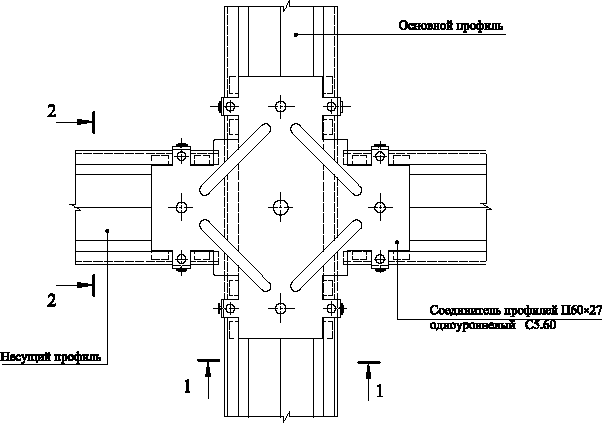

Соединение основного и несущего профиля между собой соединителем профилей П60х27 одноуровневым С5.60
Вариант 2
Соединение основного и несущего профиля между собой соединителем профилей П60х27 одноуровневым торцовым С7.60

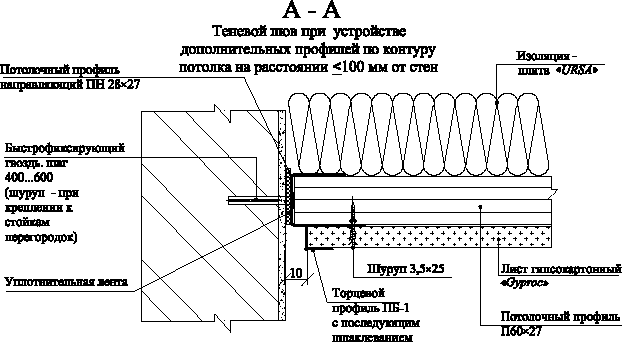

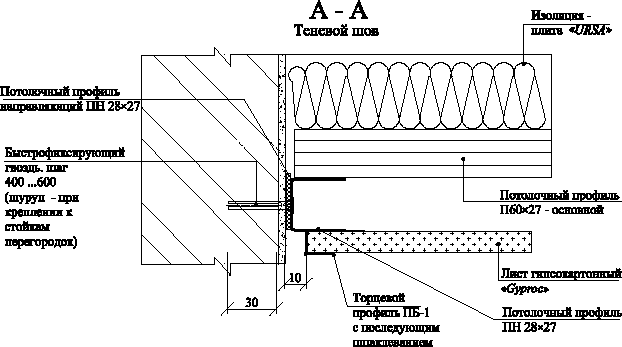

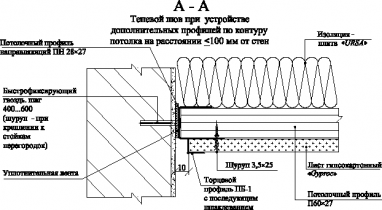

Теневой шов при устройстве дополнительных профилей по контуру потолка на расстоянии 100 мм от стен

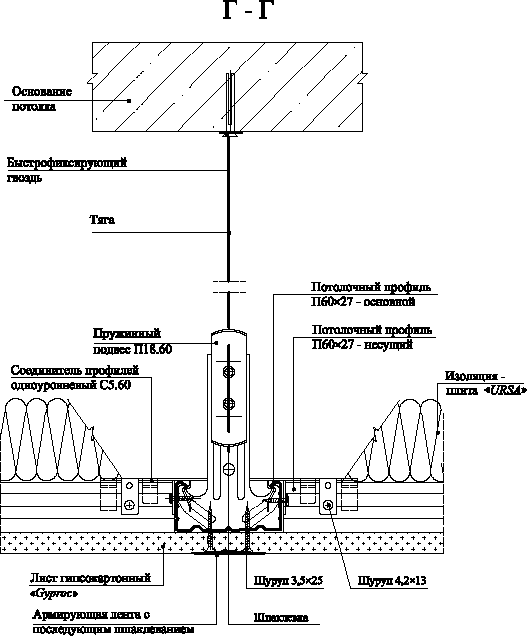

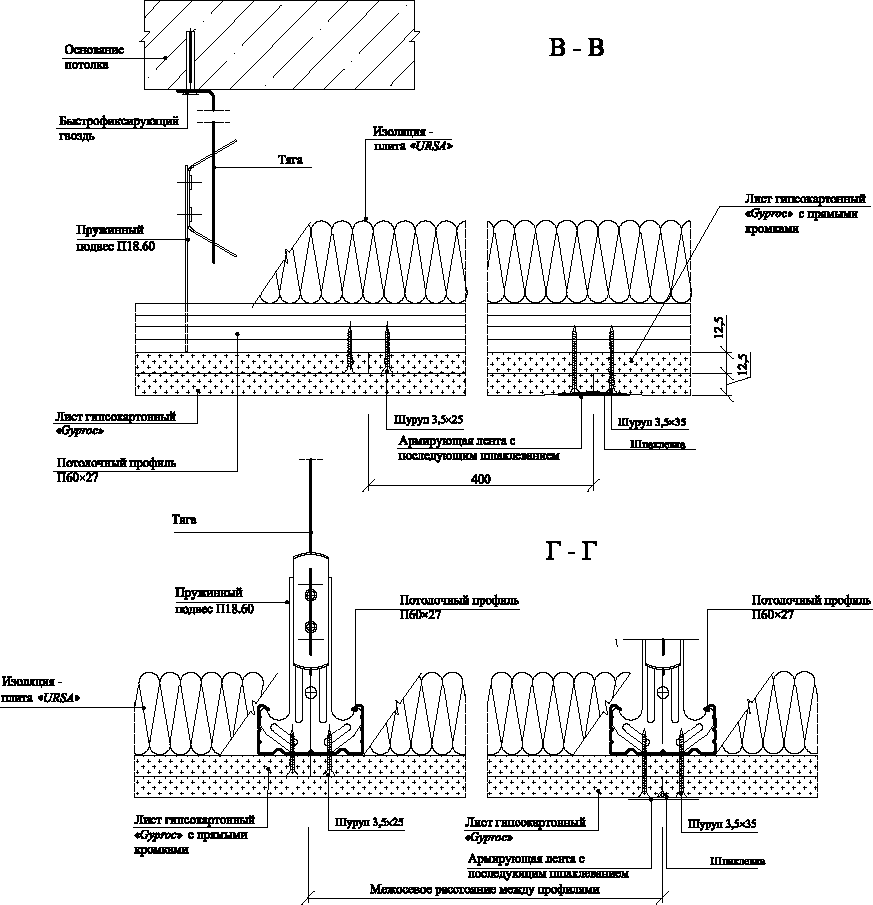

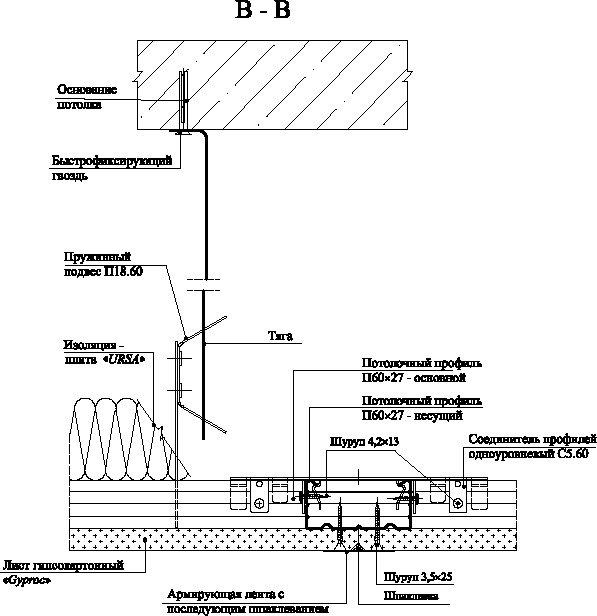

Устройство потолка на пружинном подвесе П18.60

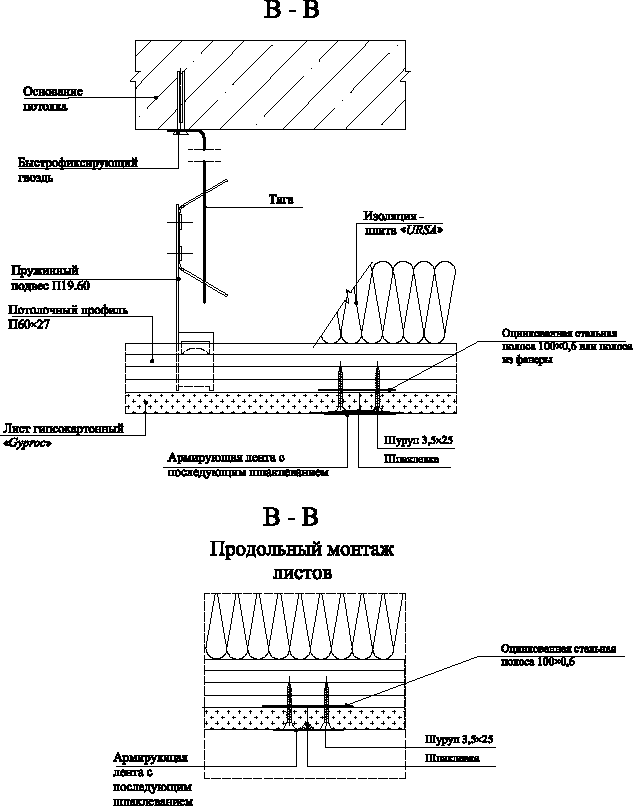

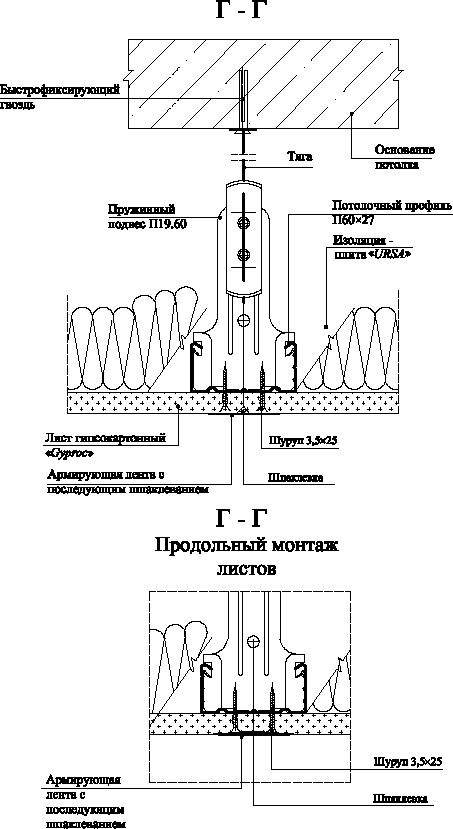

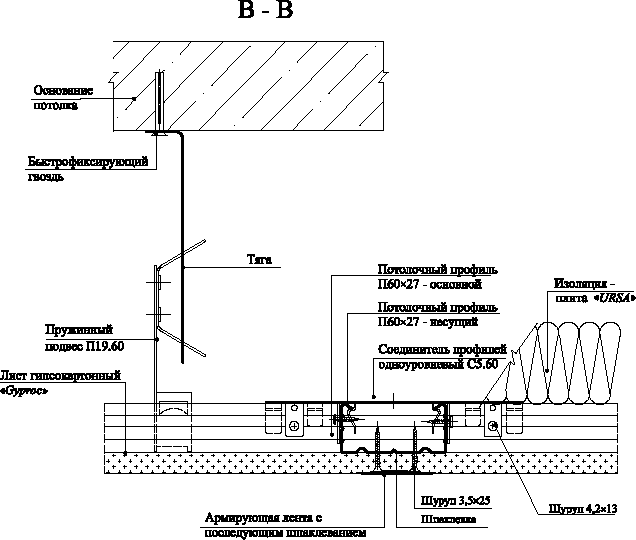

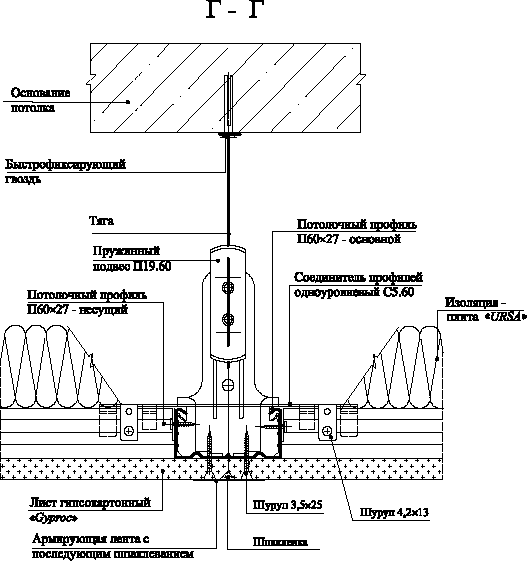

Устройство потолка на пружинном подвесе П19.60
(продольный монтаж)

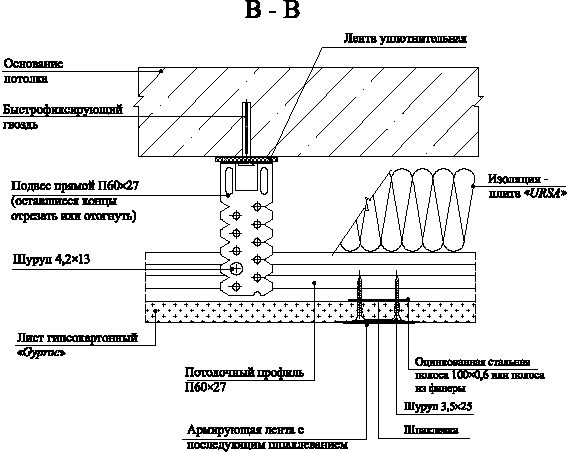

Устройство потолка на прямом подвесе

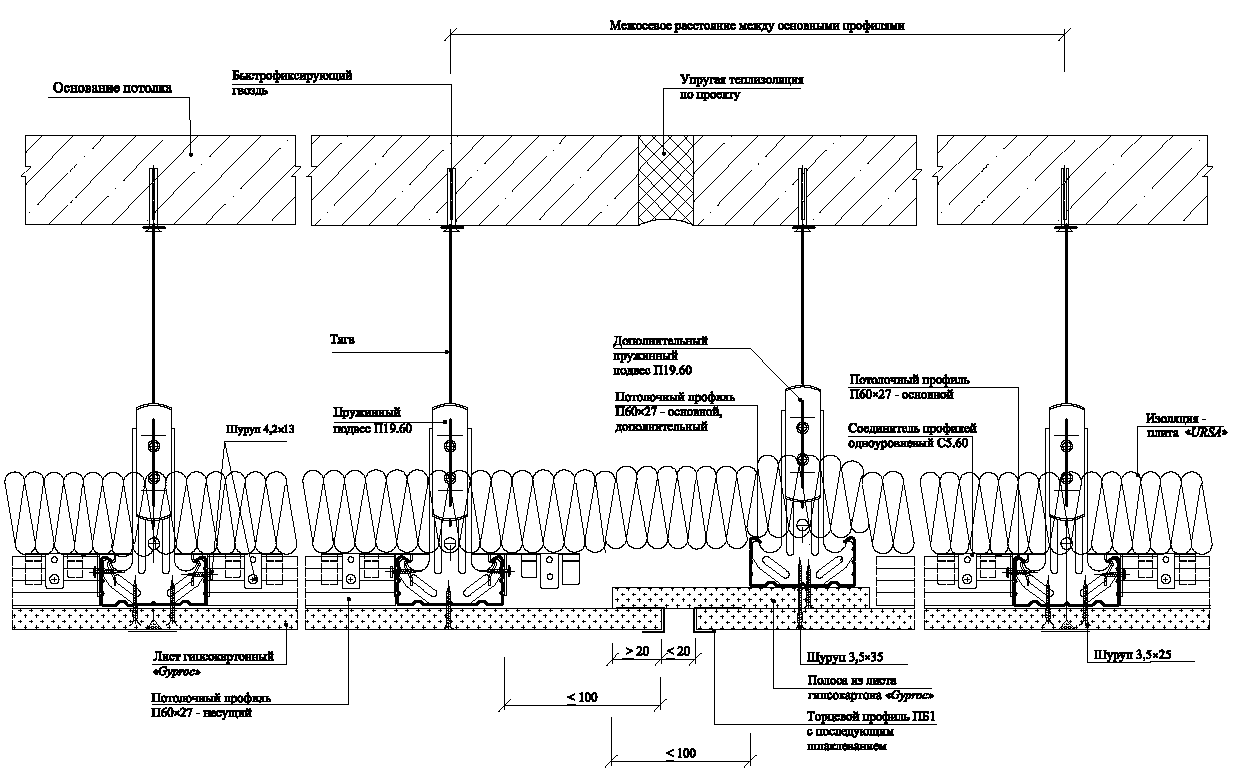

Деформационный шов
Температурный (деформационный) шов в местах деформационного шва здания или через 15 м потолка.

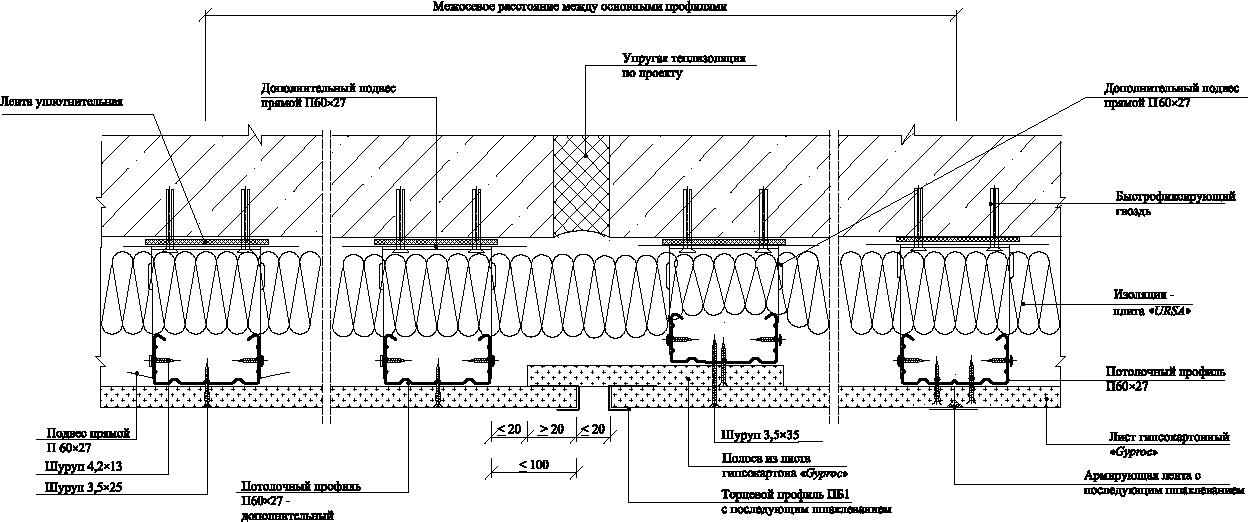

Деформационный шов
б) Двухслойная обшивка
Температурный (деформационный) шов в местах деформационного шва здания или через 15 м потолка.

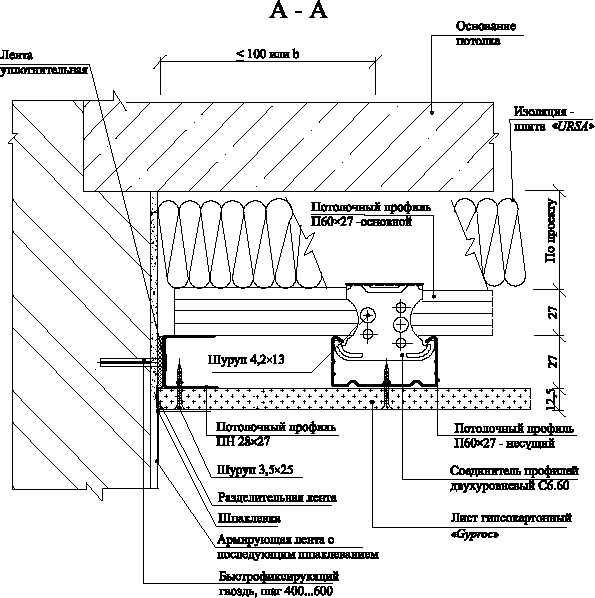

М25.15/2004-3.4

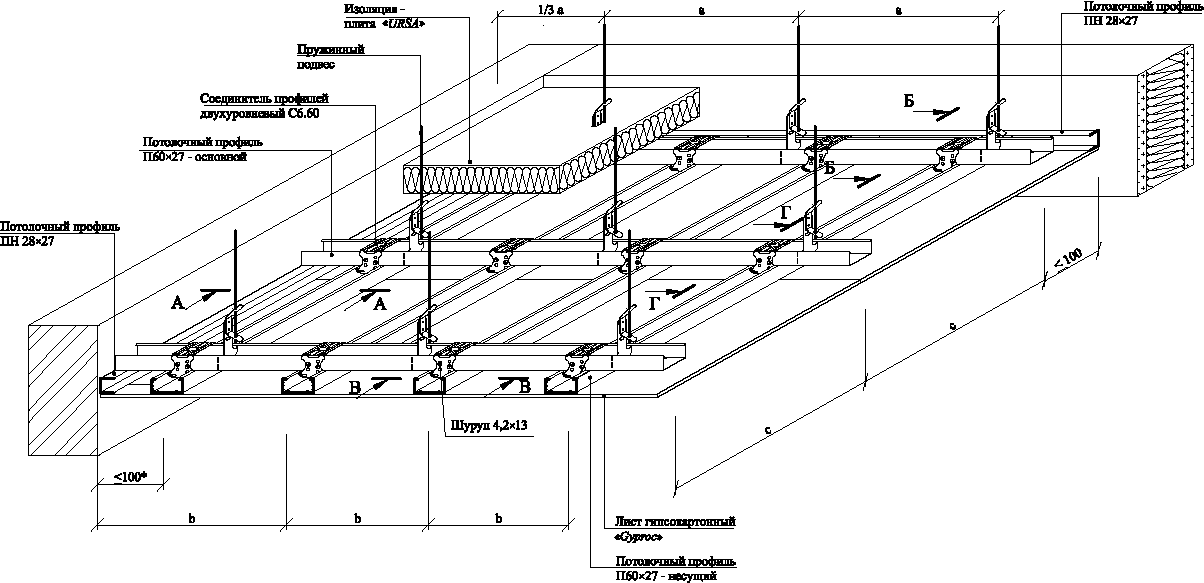

Потолок ПП22
(двухуровневый)
* Дополнительный несущий профиль только при плавающем потолке при отсутствии пристеночного профиля ПН28х27.
Межосевое расстояние при устройстве каркаса
|
Наименование
|
Условное обозначение
|
Расстояние, мм
|
|
Расстояние между подвесами (дюбелями):
|
|
|
|
при нагрузке -  0,15 кН/м
|
|
900
|
|
при нагрузке - 0,15 0,30 кН/м
|
|
750
|
|
при нагрузке - 0,30 0,50 кН/м
|
|
600
|
|
Межосевое расстояние основных профилей:
|
|
|
|
при нагрузке -  0,15 кН/м
|
|
 1000
|
|
при нагрузке - 0,15 кН/м
|
|
 1000
|
|
при нагрузке - 0,30 кН/м
|
|
 750
|
|
Межосевое расстояние несущих профилей:
|
|
|
|
при поперечном монтаже листов
|
|
500
|
|
при продольном монтаже листов
|
|
400
|
Сечения даны для поперечного монтажа листов.

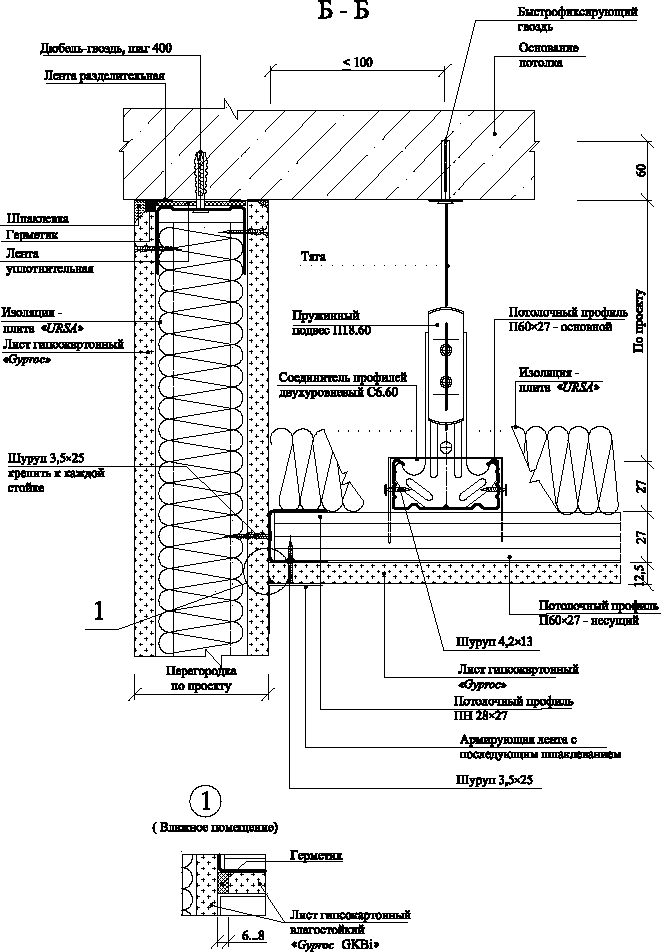

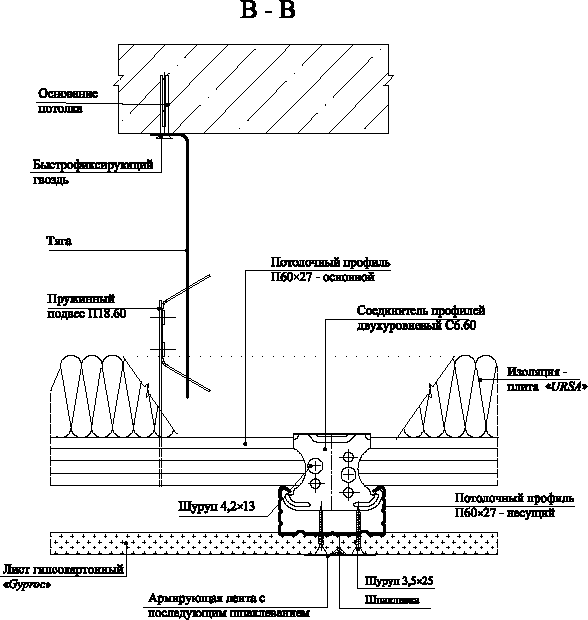

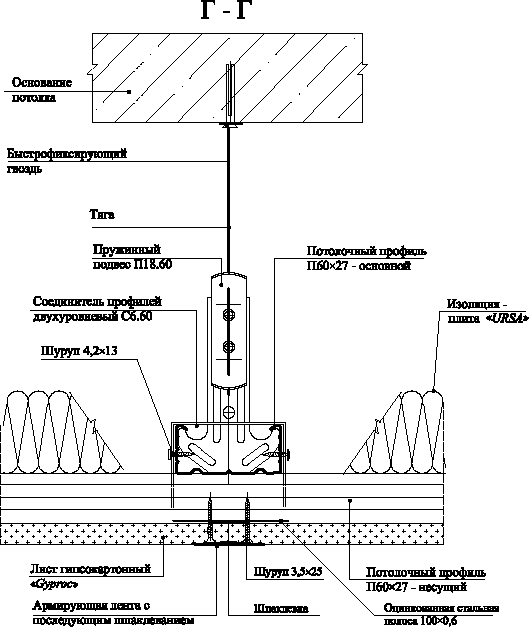

Устройство потолка на пружинном подвесе П18.60

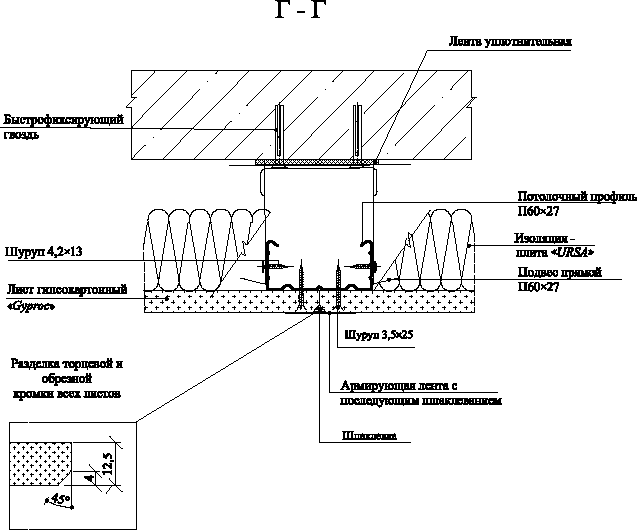

Разделка обрезной кромки

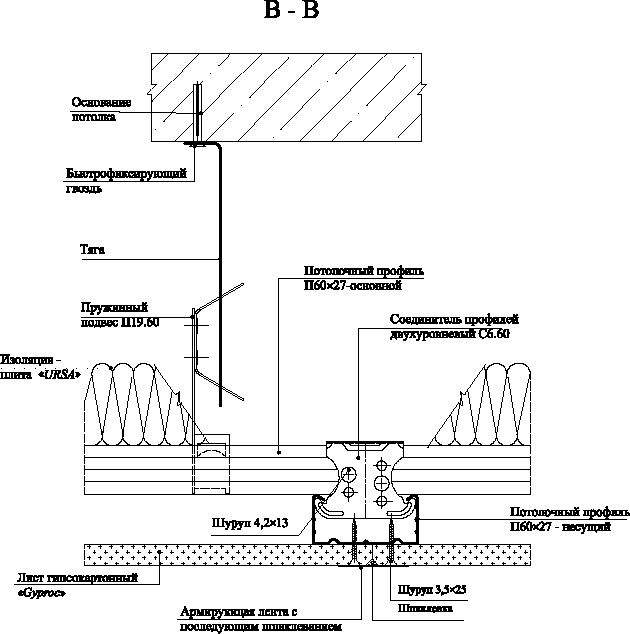

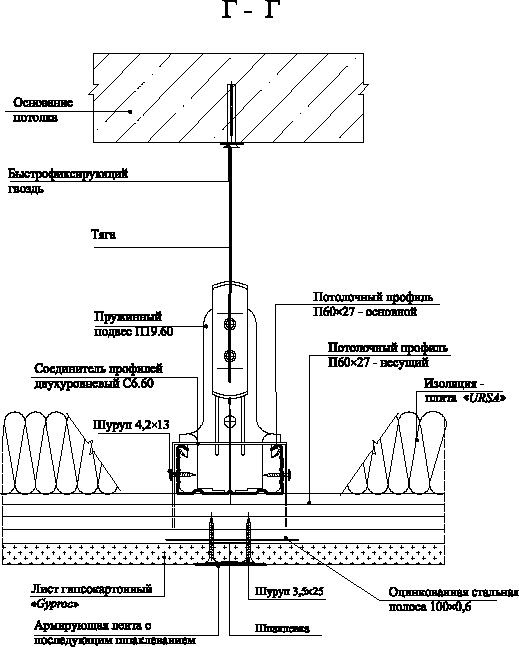

Устройство потолка на пружинном подвесе П19.60

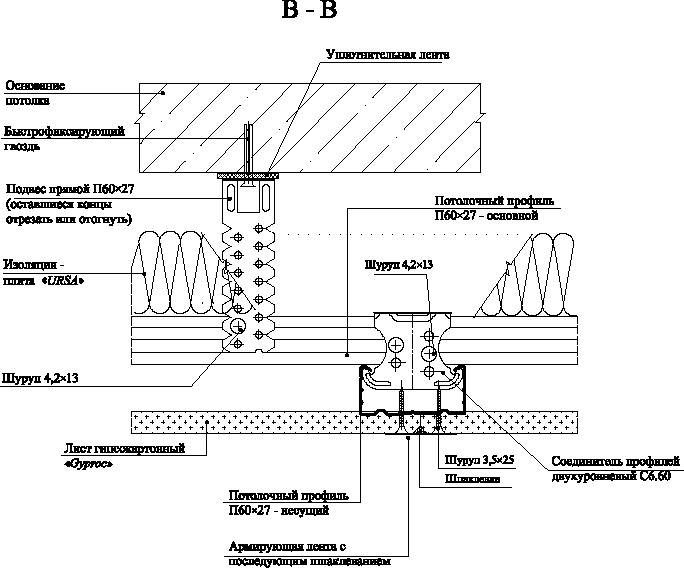

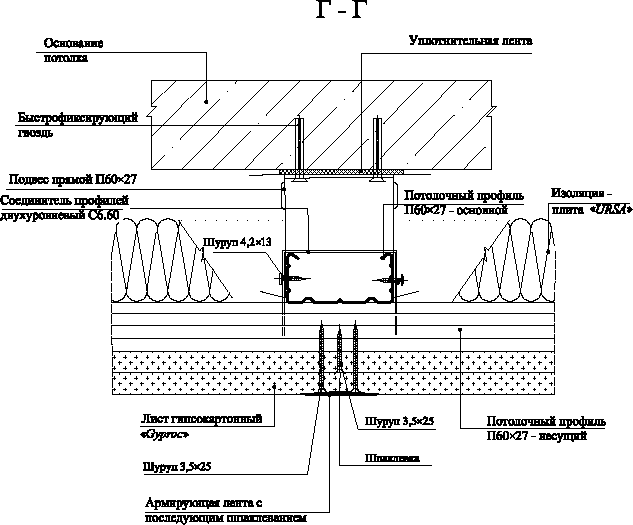

Устройство потолка на прямом подвесе

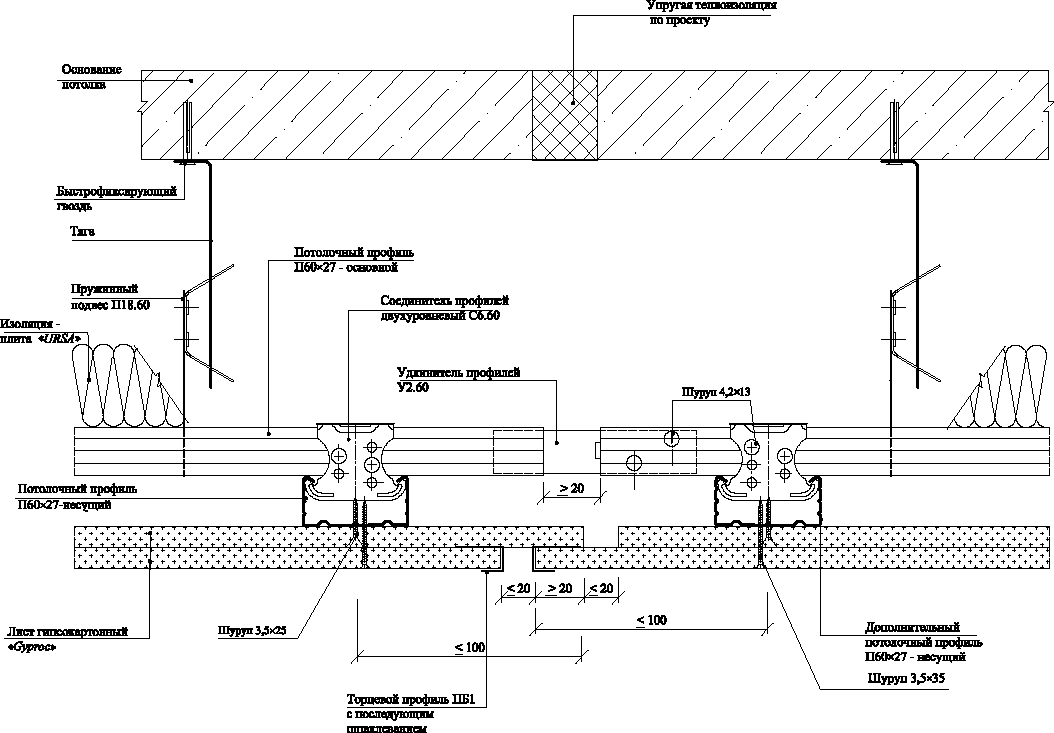

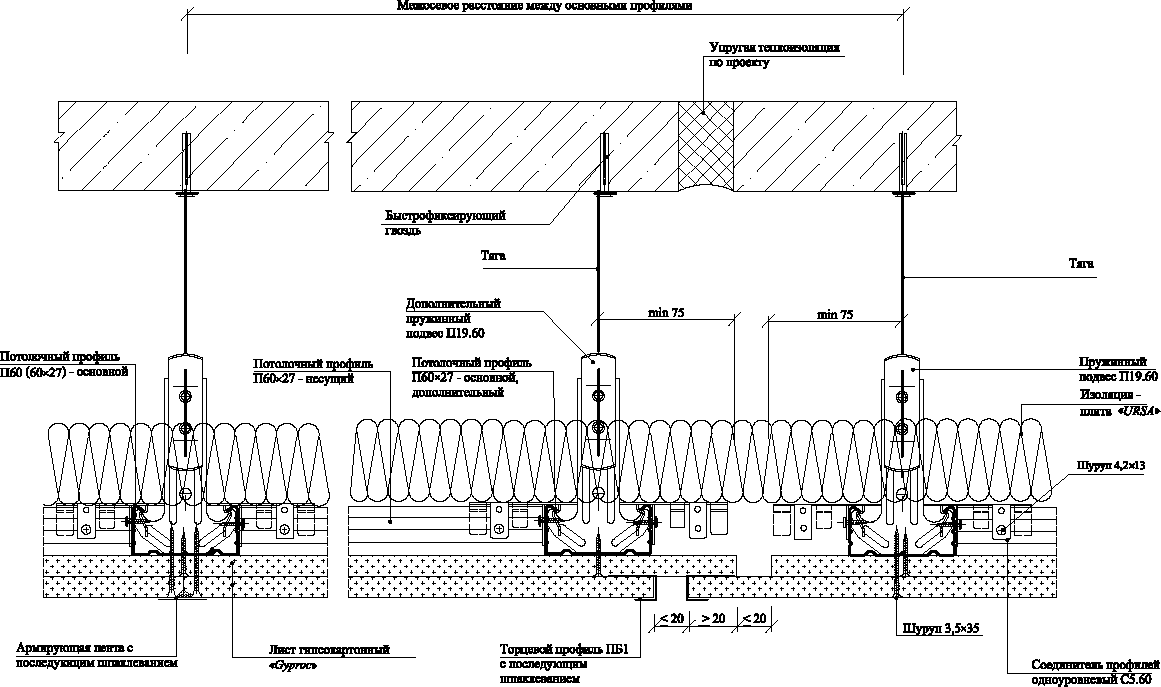

Деформационный шов
(однослойная обшивка)
Температурный (деформационный) шов в местах деформационного шва здания или через 15 м потолка.

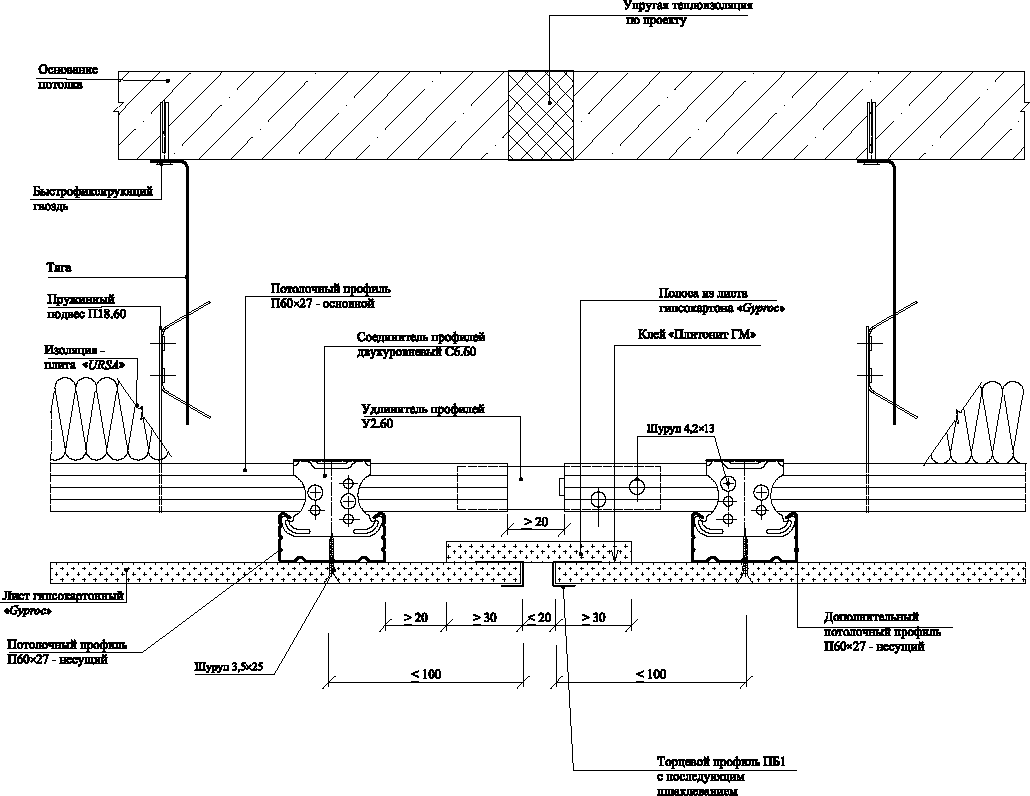

Деформационный шов
(двухслойная обшивка)
Температурный (деформационный) шов в местах деформационного шва здания или через 15 м потолка.
М25.15/2004-3.5
Потолки сложной конфигурации. Примеры

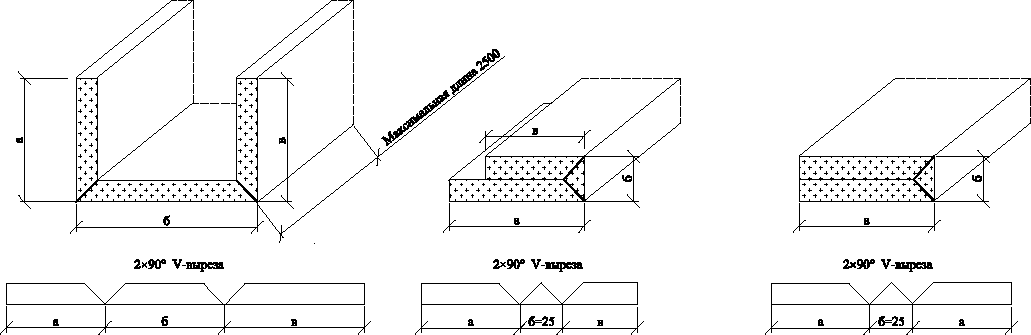

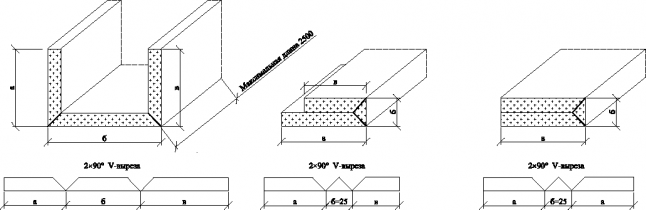

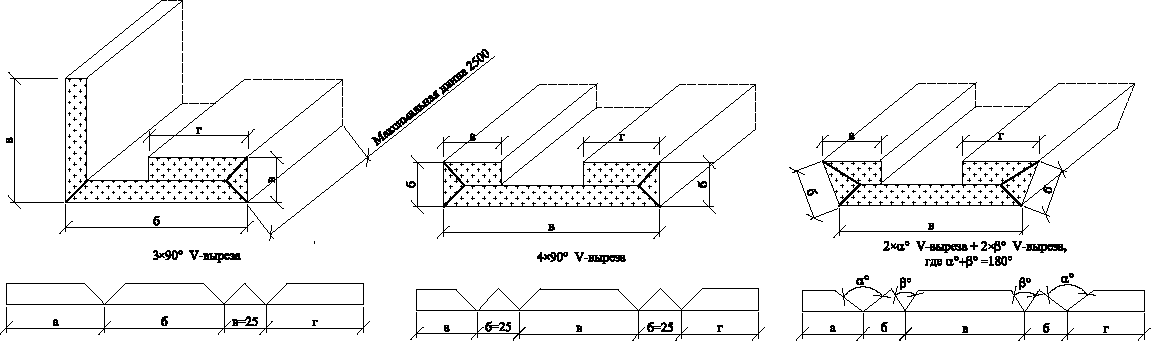

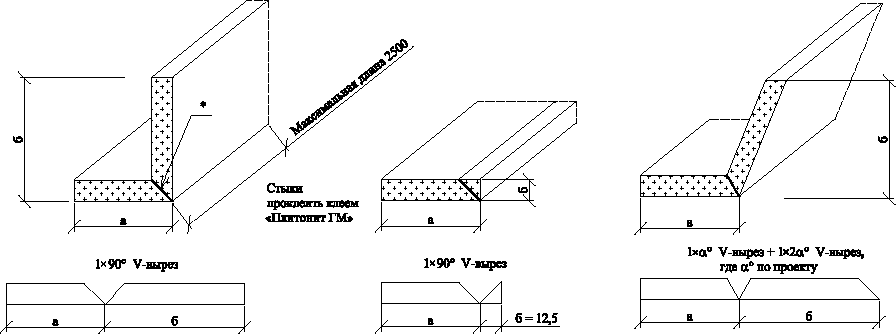

Элементы гипсокартонного листа ломаной формы с V-образными пазами
Угловые элементы конструкций (а+б 500 мм)
П-образные элементы конструкций (а+б+в 500 мм)
* Здесь и далее все стыки проклеить клеем Плитонит ГМ.
П-образные элементы конструкций (а+б+в+г 500 мм)

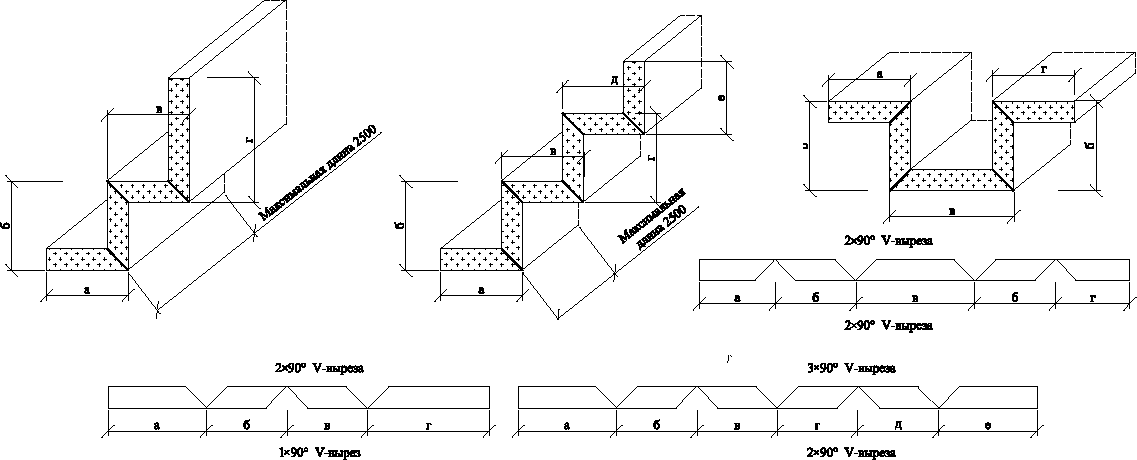

Ступенчатые элементы конструкций (сумма длин участков элемента 500 мм)
Примеры применения

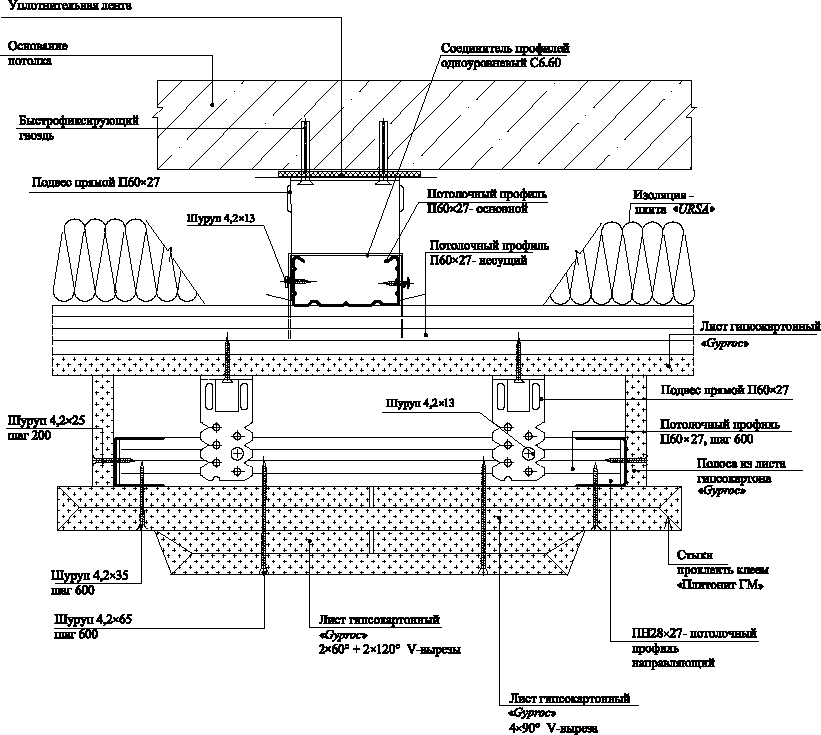

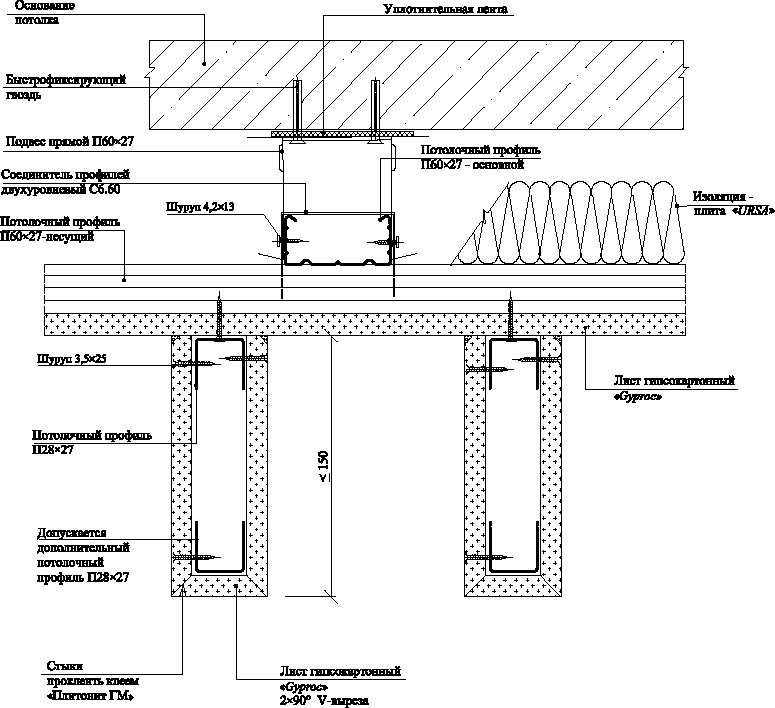

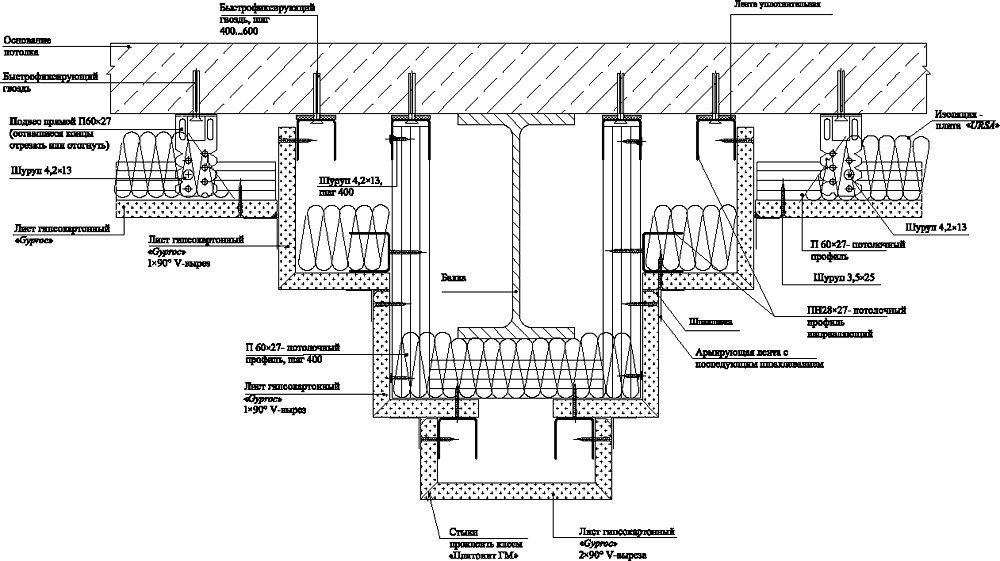

Обшивка несущей балки - ступенчатое расположение

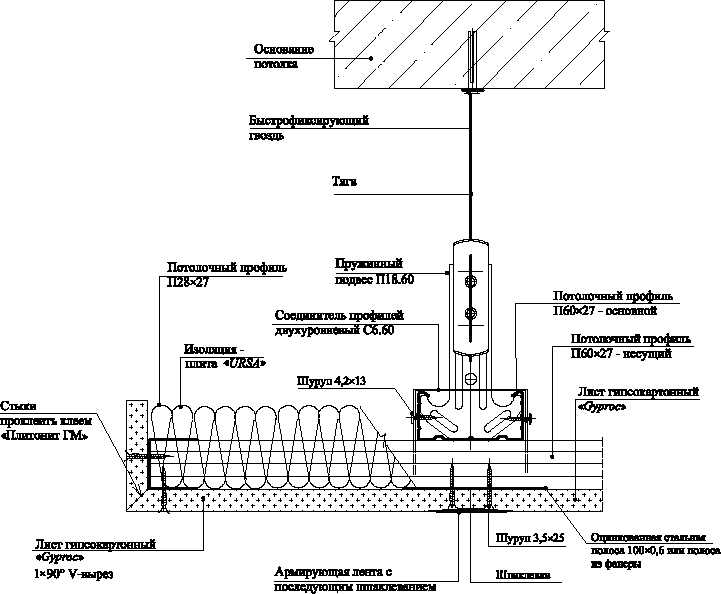

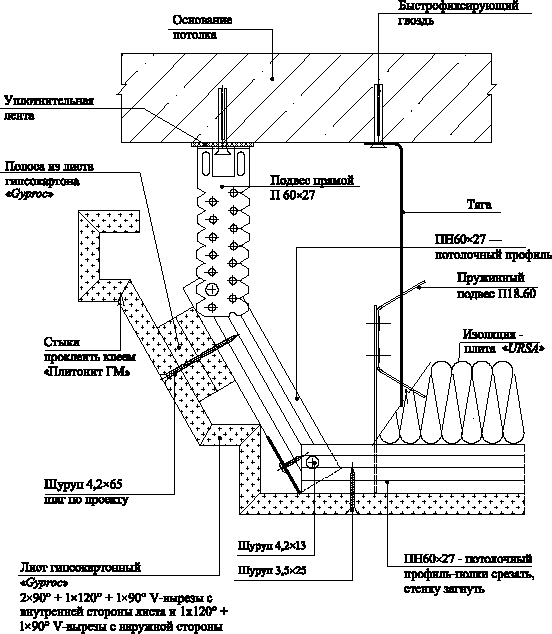

Карниз для непрямого освещения
Способ соединения П60х27-профилей под углом
Потолочный блок - ступенчатое расположение
Создание выступа с орнаментом
Вертикальные пластины
Создание выступа
Создание карниза

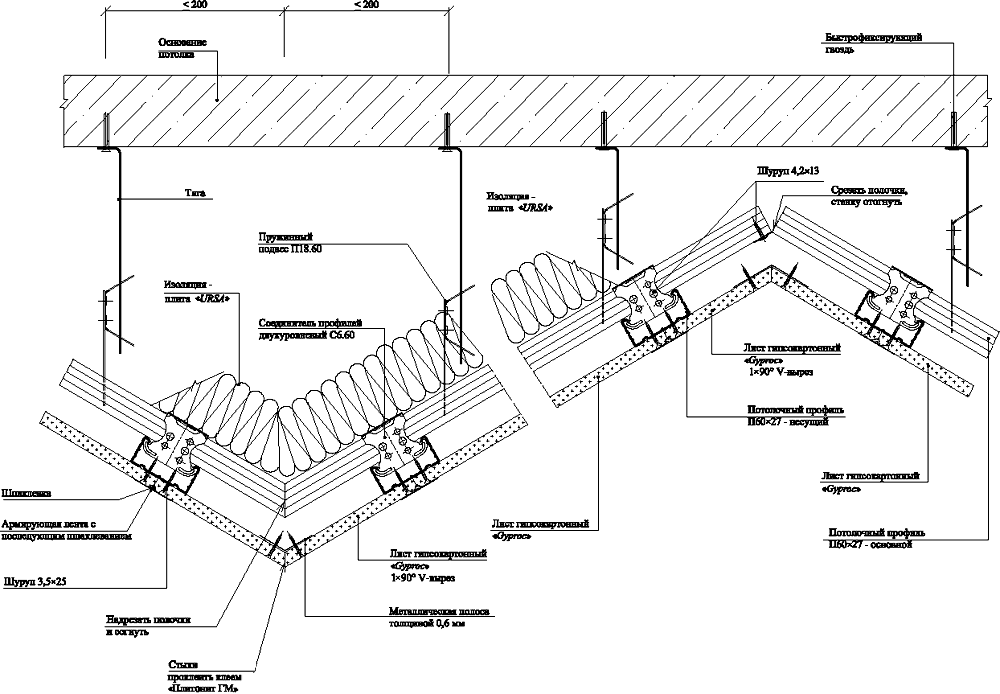

Зубчатый потолок

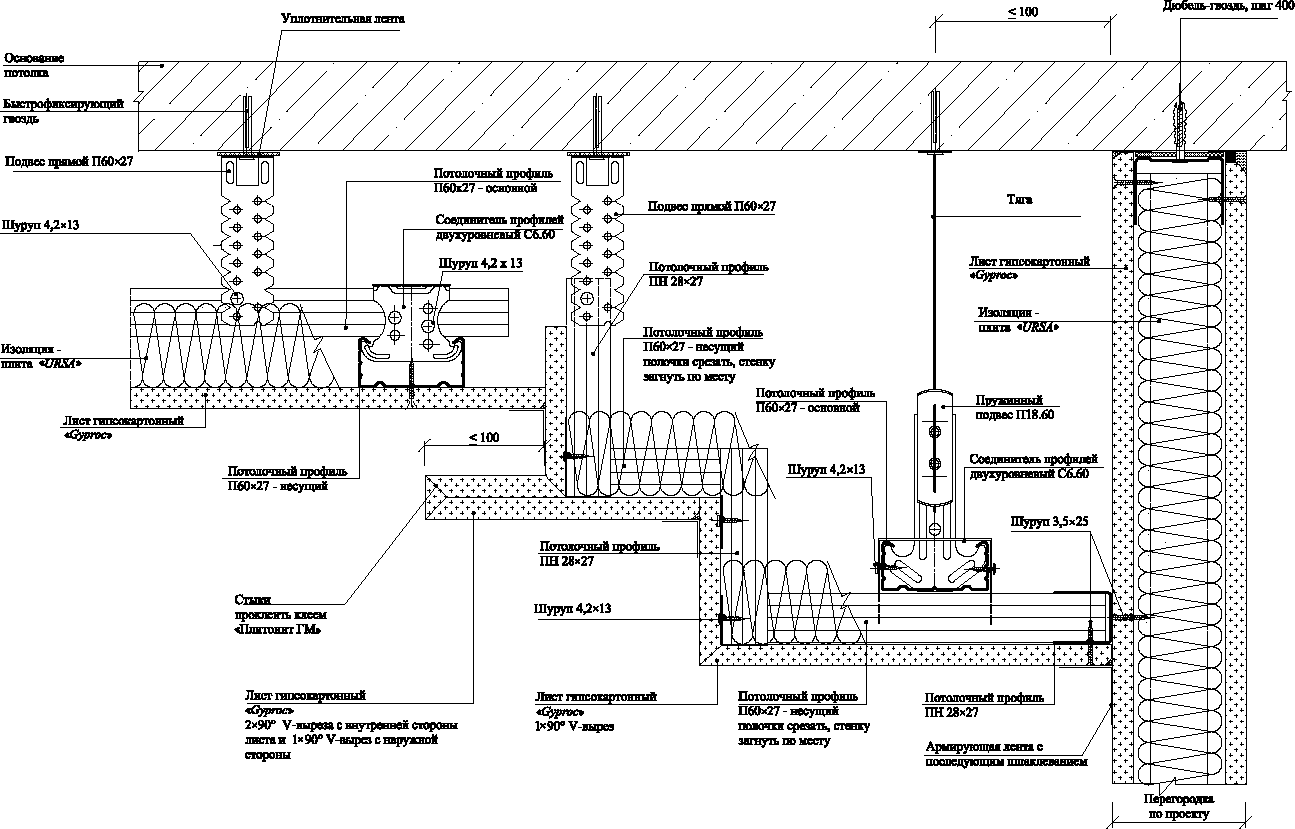

Переход потолка в другой уровень
М25.15/2004-3.6
Потолки криволинейной формы. Примеры

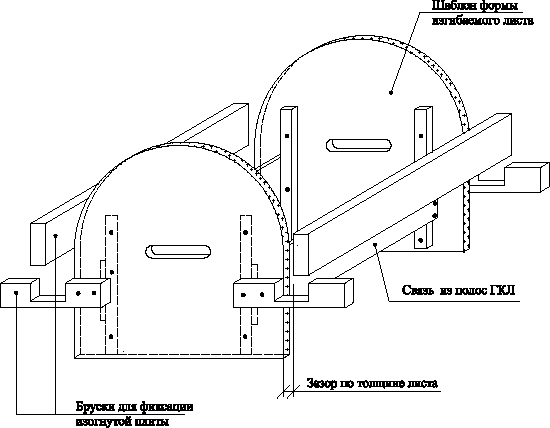

Шаблон для изгибания листов

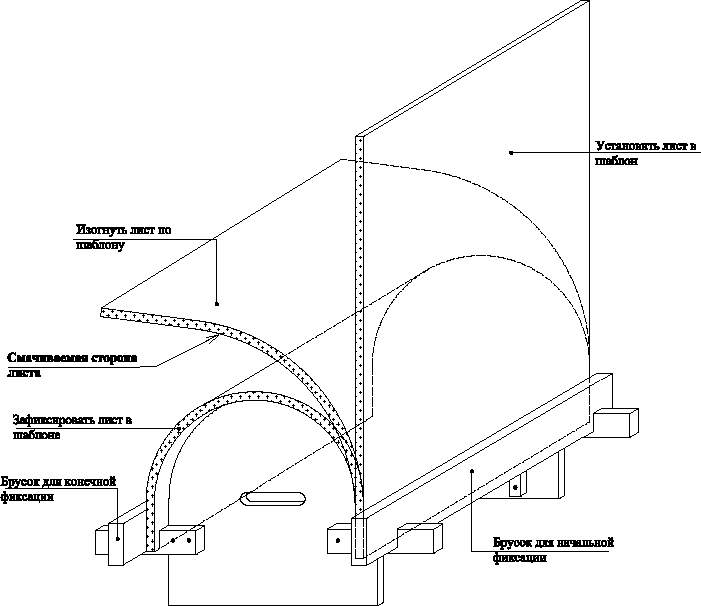

Схема установки листа в шаблон
Фасонирование листов в смоченном состоянии
|
Толщина листа, мм
|
Минимальный радиус изгиба  , мм
|
Время смачивания, мин.
|
|
6,5
|
200
|
15
|
|
12,5
|
700
|
60
|
|
|
Порядок фасонирования
|
|
|
|
|
1. Лист уложить на бруски, чтобы при смачивании стекала лишняя вода, не смачивая обратную сторону.
2. Лист смачивать разбрызгивателем или губкой (смачивать только будущую вогнутую сторону листа).
3. Лист ГКЛ уложить на подготовленный шаблон, изогнуть, надавливая лист широкой доской, и зафиксировать.
4. Изогнутый лист оставить до полного высыхания.
|
|

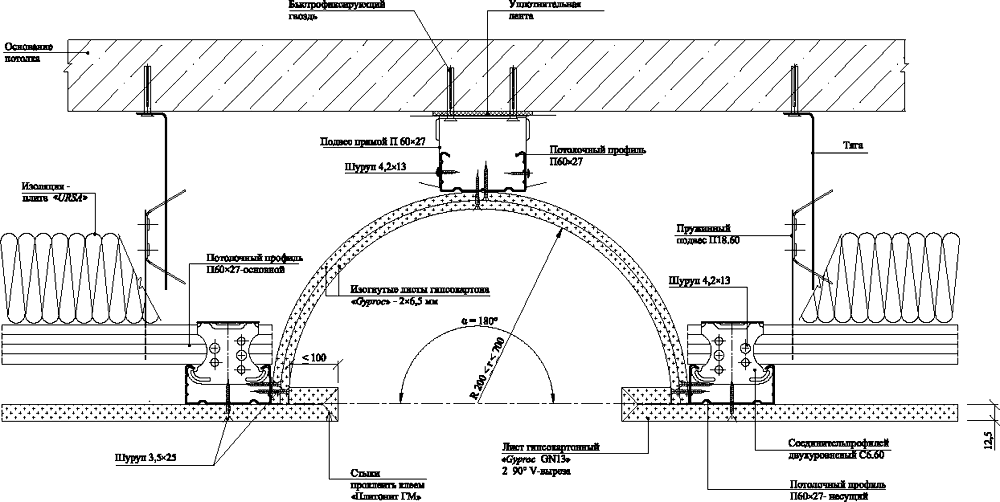

Выполнение свода
|
Угол
|
Длина дуги
|
|
 =90°
|
|
|
 =180°
|
|
|
 90°
|
|
Формулы для лицевой стороны листа
|
|
Определение радиуса  , мм
|
Приближенное определение длины дуги,  , мм
|
|
|
|
|

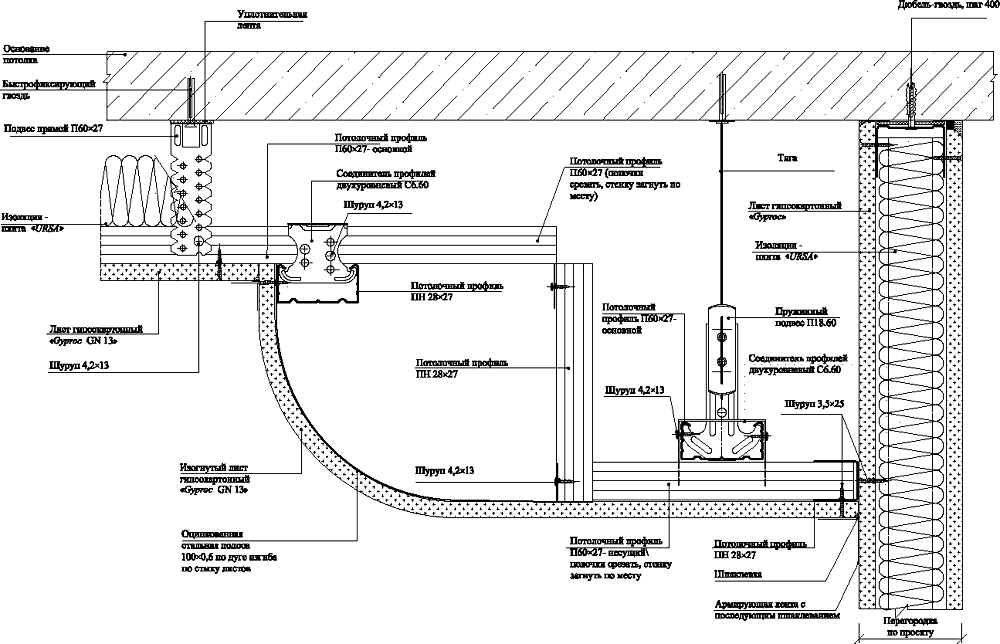

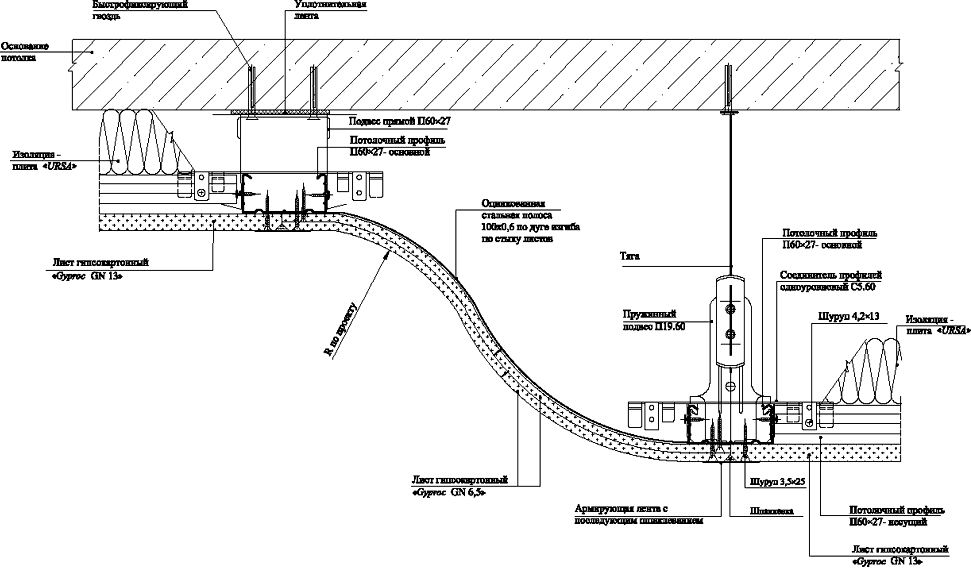

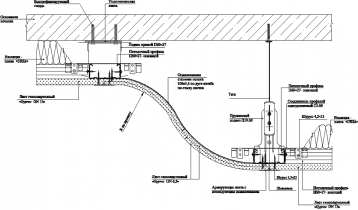

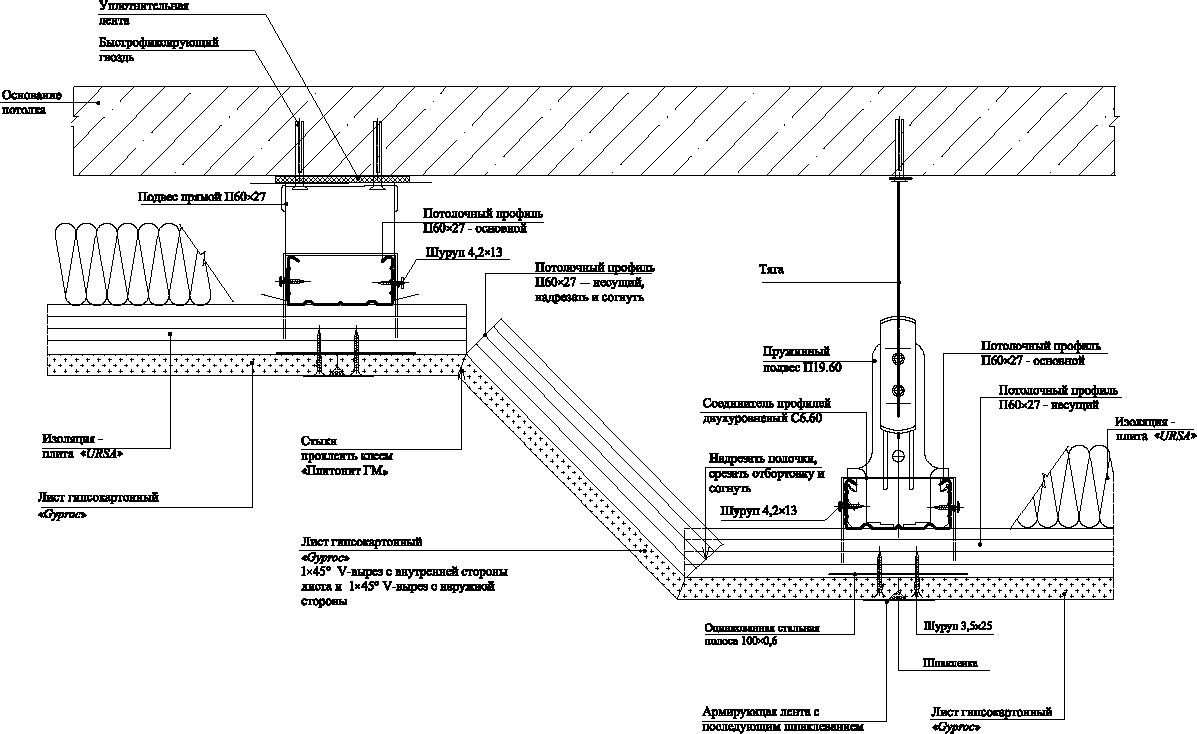

Плавный переход потолка в другой уровень

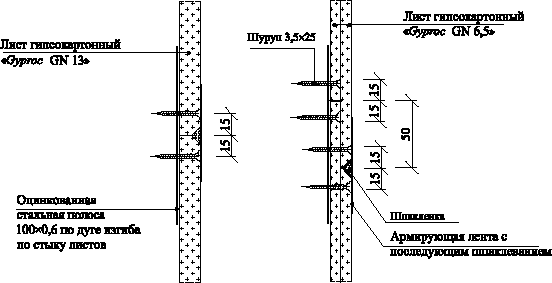

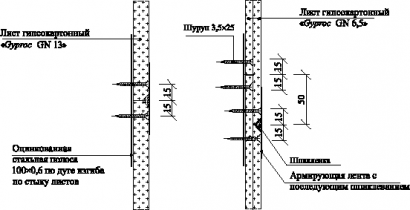

Стык торцевых кромок на стальной полосе

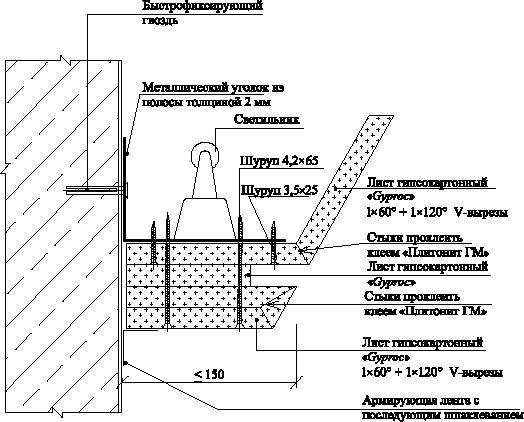

Создание карниза
М25.15/2004-3.7
Размещение различного оборудования в конструкциях потолка

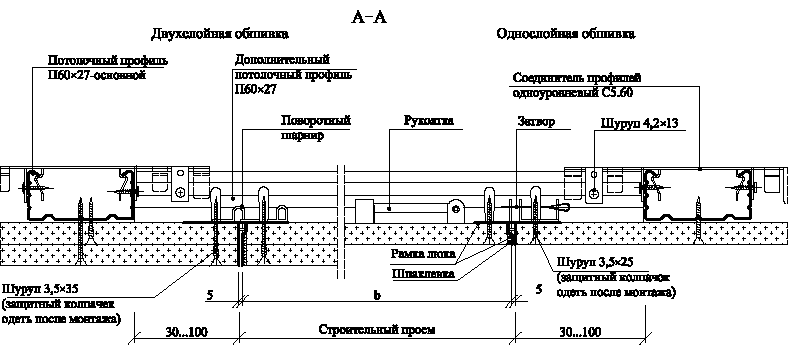

Смотровой ревизионный люк

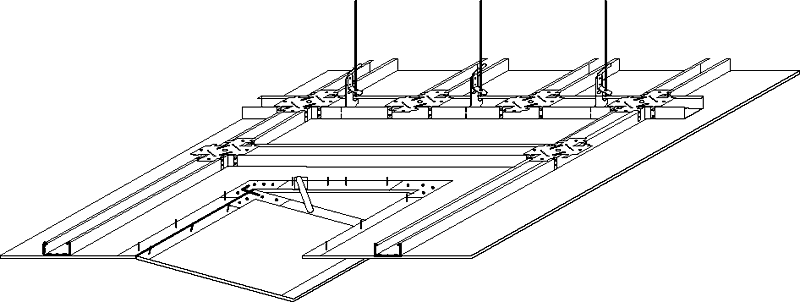

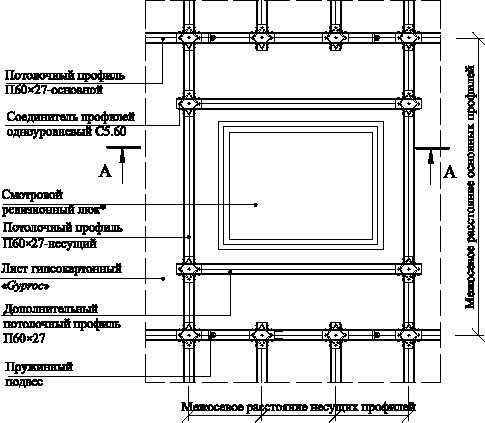

Пример устройства смотрового ревизионного люка в одноуровневом потолке ПП21 (вид потолка сверху)
* Дан пример установки смотрового ревизионного люка, установки смотровых ревизионных люков - по инструкциям поставщиков.
Типоразмеры люков
|
 , мм
|
|
200х200
|
700х700
|
|
300х300
|
800х800
|
|
300х600
|
900х900
|
|
400х400
|
1000х1000
|
|
400х600
|
1100х1100
|
|
500х500
|
1200х1200
|
|
600х600
|
 250
|
|
|
 400
|

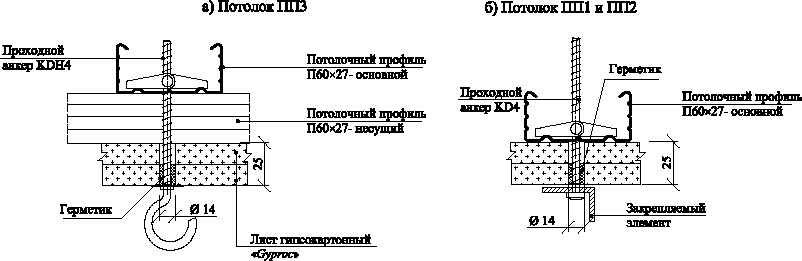

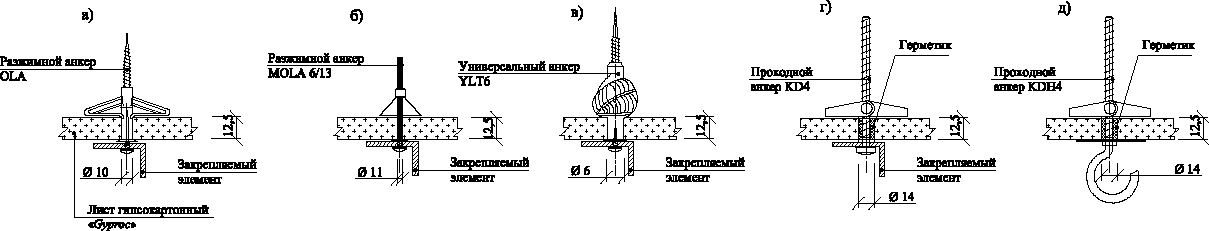

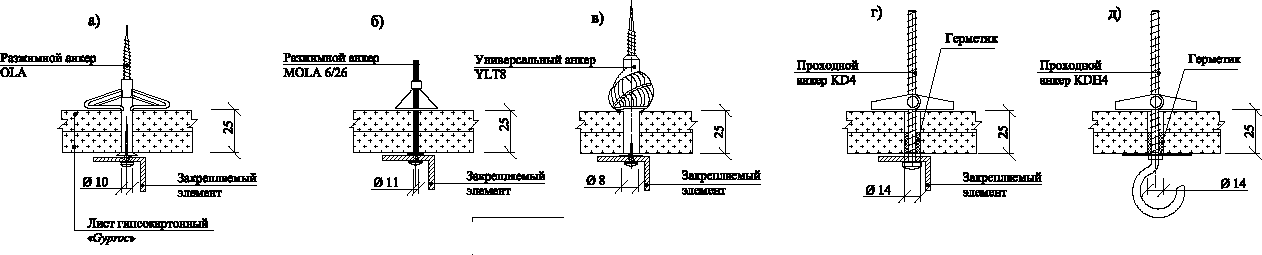

Варианты навески предметов на потолки и допустимые нагрузки на крепежные элементы*
|
|
Нагрузки на потолок любого типа до 5 кг
|
|
|
|
Нагрузки на потолок любого типа до 10 кг
|
|
|
|
Нагрузки на потолок до 25 кг
|
|
* Спецификацию крепежных элементов см. в документе - 3.8.

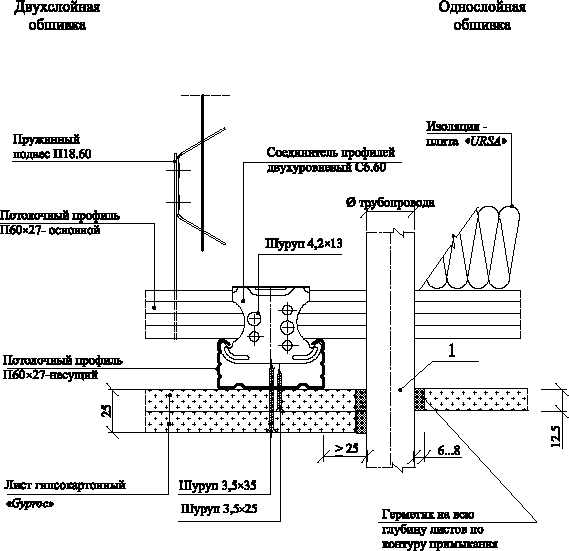

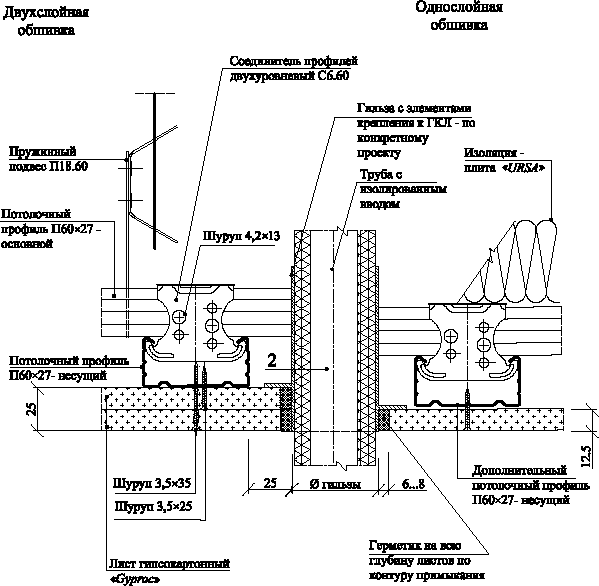

Примеры пропуска трубопроводов
1 - технологические трубопроводы, включая электрическую трубную разводку (кроме трубопроводов водоснабжения и отопления);
2 - трубопроводы водоснабжения и отопления.

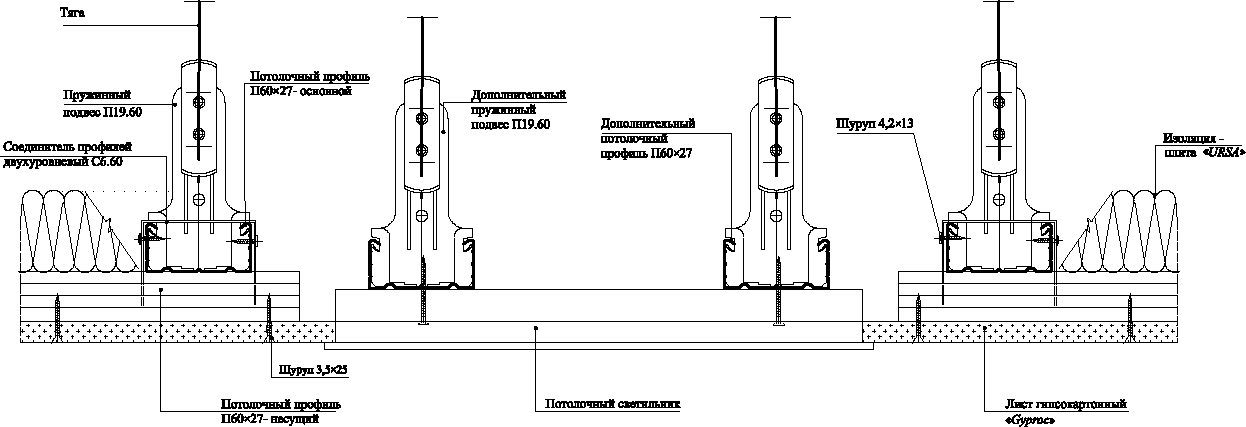

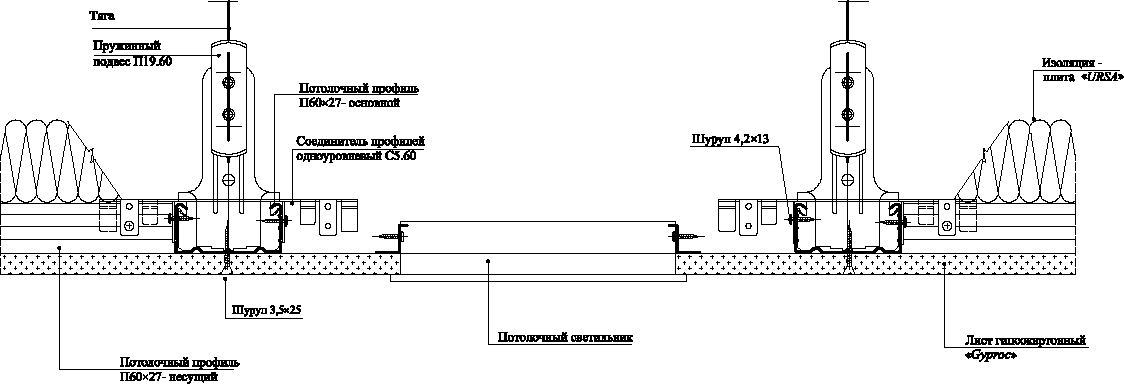

Встраиваемый светильник с креплением к дополнительным профилям
Встраиваемый светильник с опиранием на гипсокартонный лист

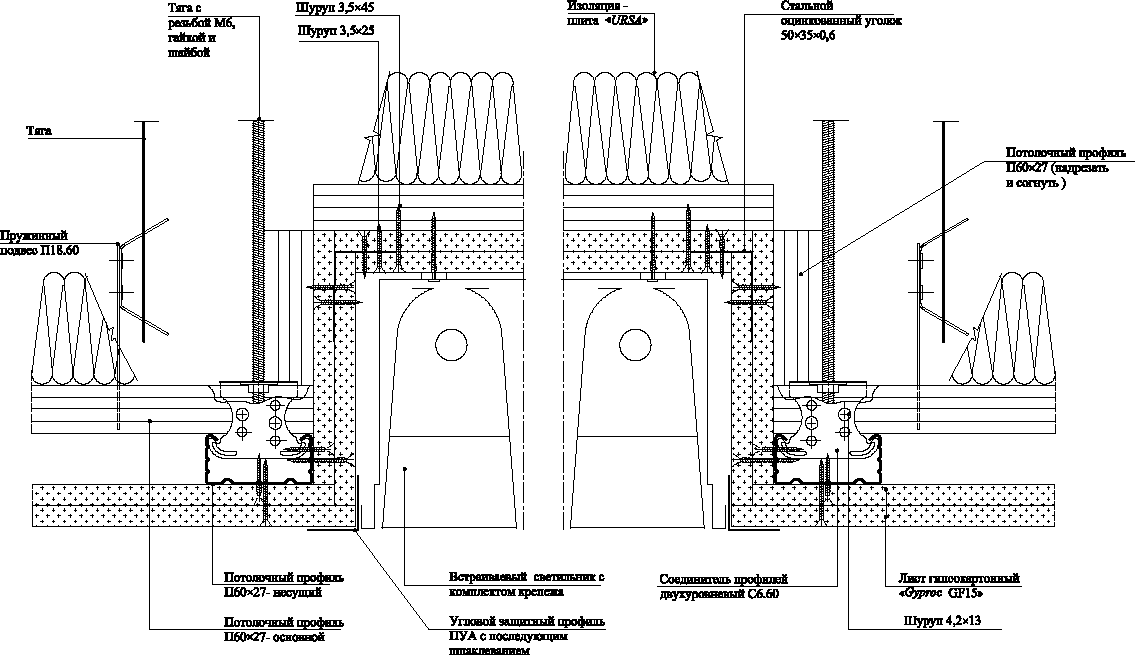

Огнезащитная обшивка встраиваемых светильников
М25.15/2004-3.8
Спецификация стальных и крепежных элементов
Спецификация стальных элементов
|
Наименование и марка изделия
|
Эскиз
изделия
|
Толщина материала,  , мм
|
Стандартная длина*
|
Поставщик**
|
|
Профиль потолочный П60х27
|
|
|
0,6
|
3000; 3500; 4000
|
ЗАО Аркада ТУ 1108-002-25773051-2000 т. (0812)65-25-89
|
|
Профиль потолочный направляющий ПН28х27
|
|
|
0,6
|
3000; 3500; 4000
|
|
|
Удлинитель профилей П60х27
|
У2.60
|
|
0,6
|
120
|
|
|
Подвес профилей прямой П60х27
|
|
|
1,0
|
304,7***
|
|
________________
* Длина профилей может быть изменена по желанию заказчика; наибольшая длина - 6000 мм.
** Возможно применение аналогичных профилей других фирм-изготовителей.
*** Длина развертки.
Спецификация стальных элементов
|
Наименование и марка изделия
|
Эскиз изделия
|
Толщина материала,  , мм
|
Масса, кг
|
Поставщик
|
|
Пружинный подвес
|
П18.60
|
|
 - Лента 65Г - 0,8
 - Лента ОЦ - 1,0
|
0,035
|
ЗАО Аркада ТУ 1108-002-25773051-2000 т. (0812)65-25-89
|
|
Пружинный подвес
|
П19.60
|
|
 - Лента 65Г - 0,8
 - Лента ОЦ - 1,0
|
0,05
|
|
|
Соединитель профилей одноуровневый
|
С5.60
|
|
1,0
|
0,057
|
|
|
Соединитель профилей одноуровневый торцовый
|
С7.60
|
|
1,0
|
0,057
|
|
Спецификация стальных элементов
|
Наименование и марка изделия
|
Эскиз изделия
|
Толщина материала,  , мм
|
Стандартная длина*
|
Поставщик**
|
|
Соединитель профилей двухуровневый
|
С6.60
|
Масса -0,043 кг
|
1,0
|
145***
|
ЗАО Аркада ТУ 1108-002-25773051-2000 т. (0812)65-25-89
|
|
Тяга подвеса профилей
|
П11.45
|
|
0 4,0
|
125; 250; 350; 500; 750; 1000; 1500; 2000
|
|
|
Угловой защитный профиль
|
ПУА
|
|
0,3
|
3000
|
Фирма Албес ТУ 5262-001-43313643-98 т. (095) 995-75-45
|
|
Торцевой профиль
|
ПБ1
|
|
0,3
|
3000
|
|
________________
* Длина профилей может быть изменена по желанию заказчика; наибольшая длина - 6000 мм.
** Возможно применение аналогичных профилей других фирм-изготовителей.
*** Длина развертки.
Спецификация крепежных элементов по каталогам фирм Феррометал и Сормат*
|
Наименование
|
Эскиз
|
Марка
|
Назначение
|
|
Быстрофиксирующий гвоздь
|
|
PKN 6x30
|
Крепление прямых подвесов к верхнему основанию
Крепление потолочных направляющих к капитальным стенам
|
|
|
|
PKN 6x60
|
Крепление пружинных подвесов к верхнему основанию
|
|
Шуруп для тонких листов металла
|
|
Шуруп 4,2x13
|
Крепление элементов металлического каркаса между собой
|
|
Шуруп для гипсокартонной плиты с частой резьбой
|
|
Шуруп 3,5x25
|
Крепление 1-го слоя ГКЛ к металлическому каркасу
|
|
|
|
Шуруп 3,5x35
|
Крепление 2-го слоя ГКЛ к металлическому каркасу
|
|
|
|
Шуруп 3,5x45
|
Крепление ГКЛ к металлическому каркасу по проекту
|
|
|
|
Шуруп 3,5x55
|
|
|
|
|
Шуруп 4,2x65
|
|
|
Анкер проходной
|
|
KD4; фирма Фишер
|
Крепление навесного оборудования к листам ГКЛ
|
|
|
|
KDH4; фирма Фишер
|
Крепление навесного оборудования к листам ПСИ
|
|
Анкер разжимной
|
|
MOLA 6x13
|
Крепление навесного оборудования к 1-му листу ГКЛ
|
|
|
|
MOLA 6x26
|
Крепление навесного оборудования к 2-м листам ГКЛ
|
|
Анкер
|
|
OLA
|
Крепление навесного оборудования к листам ГКЛ
|
|
Универсальный дюбель
|
|
 - YLT6
 - универсальный шуруп 4,5х(30+ **)
|
Крепление навесного оборудования к листам ГКЛ;
 ** - толщина прикрепляемого материала
|
|
|
|
 -YLT8
 - универсальный шуруп 6х(50+ **)
|
|
* Все металлические крепежные элементы должны быть оцинкованы.
Поставщик - Центр крепежа Партнер, т. (812) 371-9690, г. Санкт-Петербург.

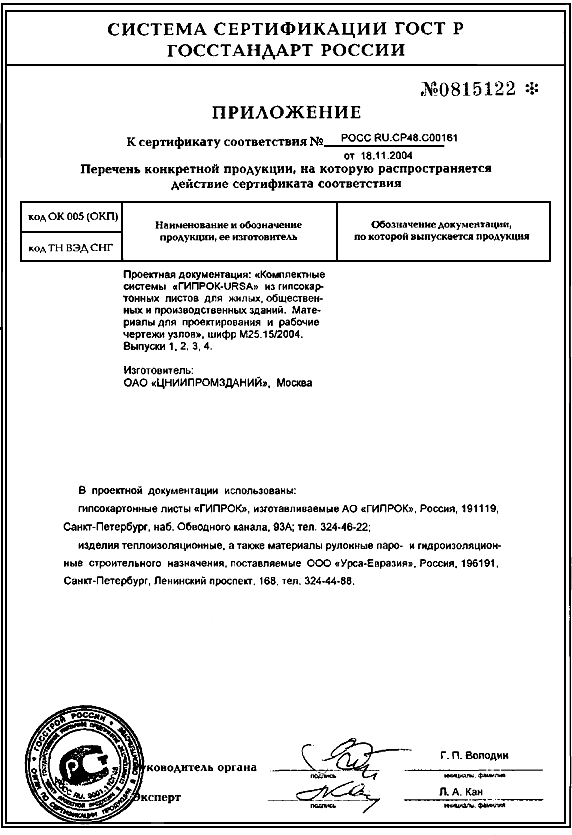

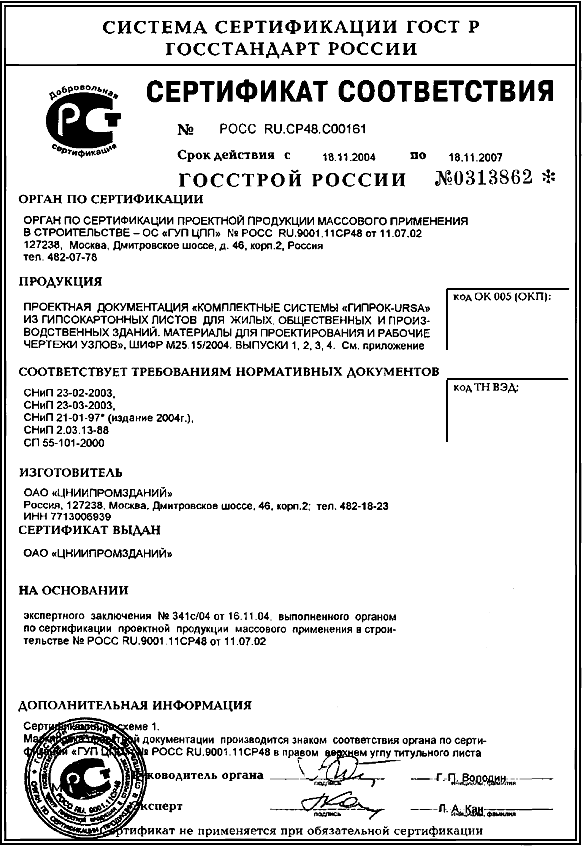

Сертификат соответствия
Материал предоставлен Представительством АО Гипрок и ОАО Урса-Евразия
Проектная продукция сертифицирована
Сертификат соответствия N ГОСТ РОСС RU. CP48.C00095
|
